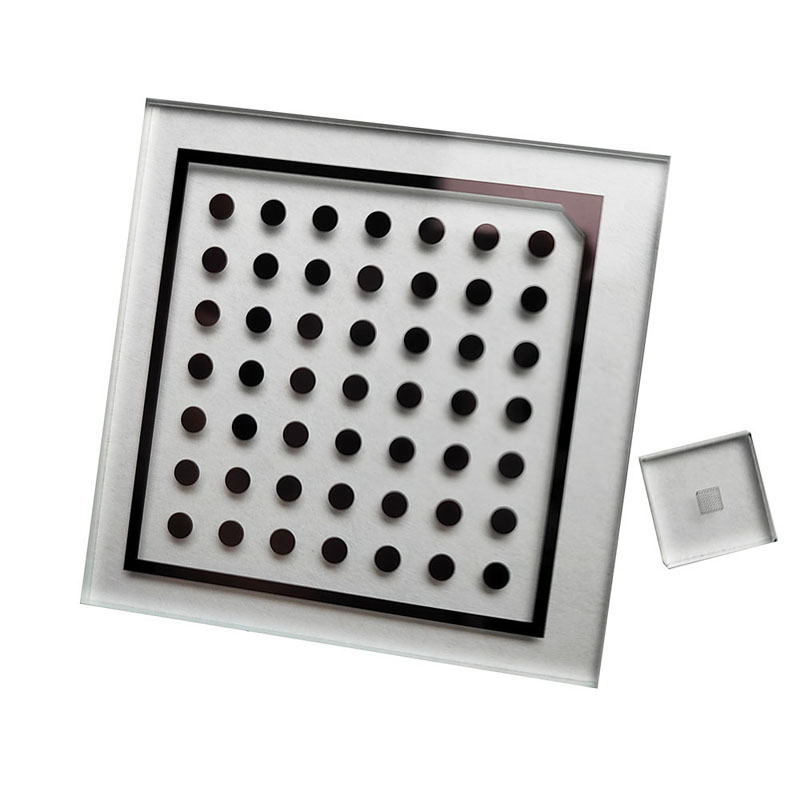

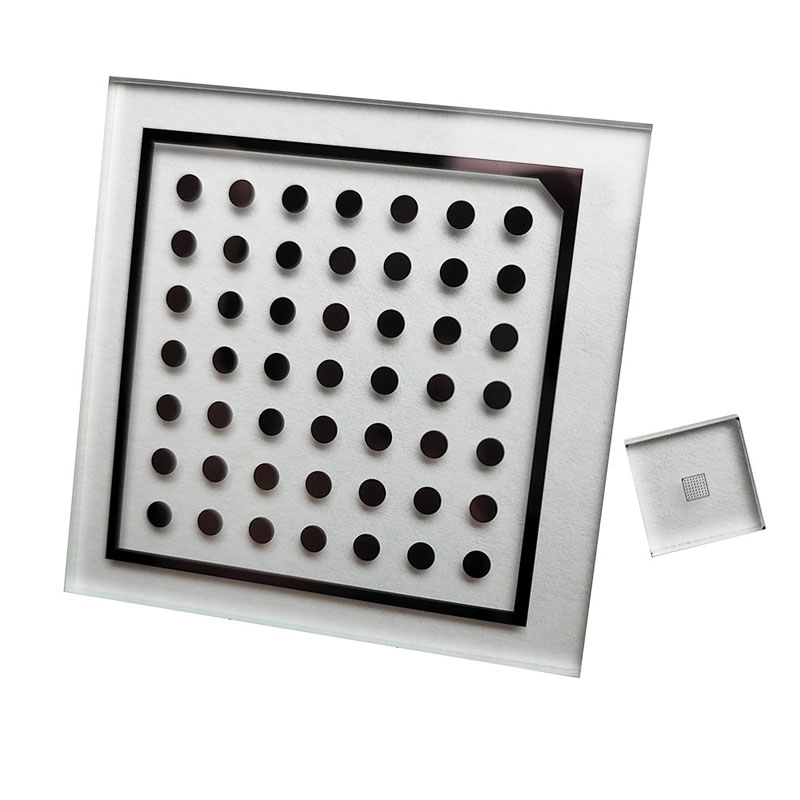

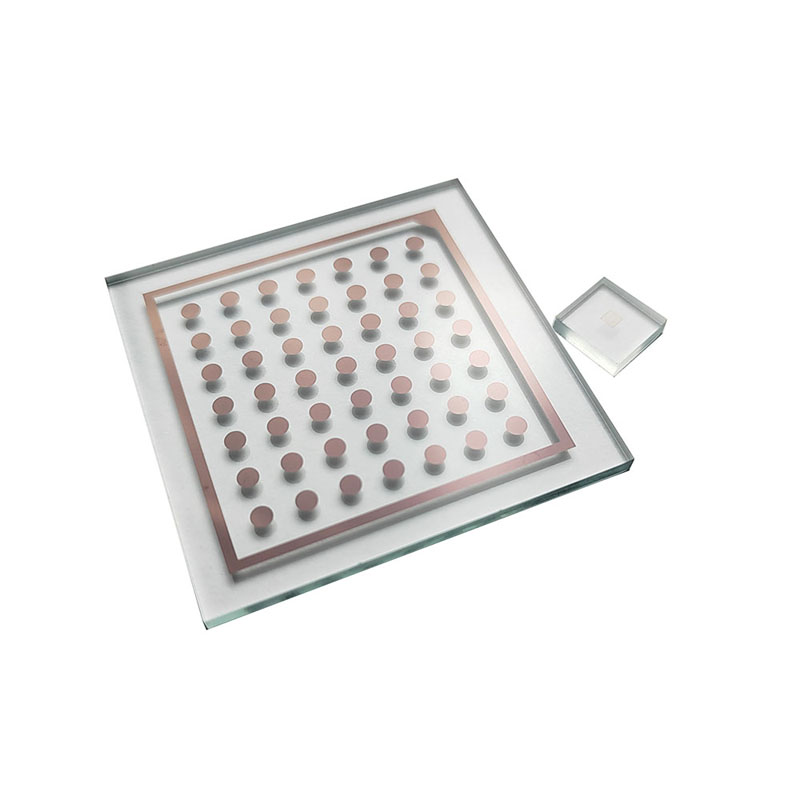

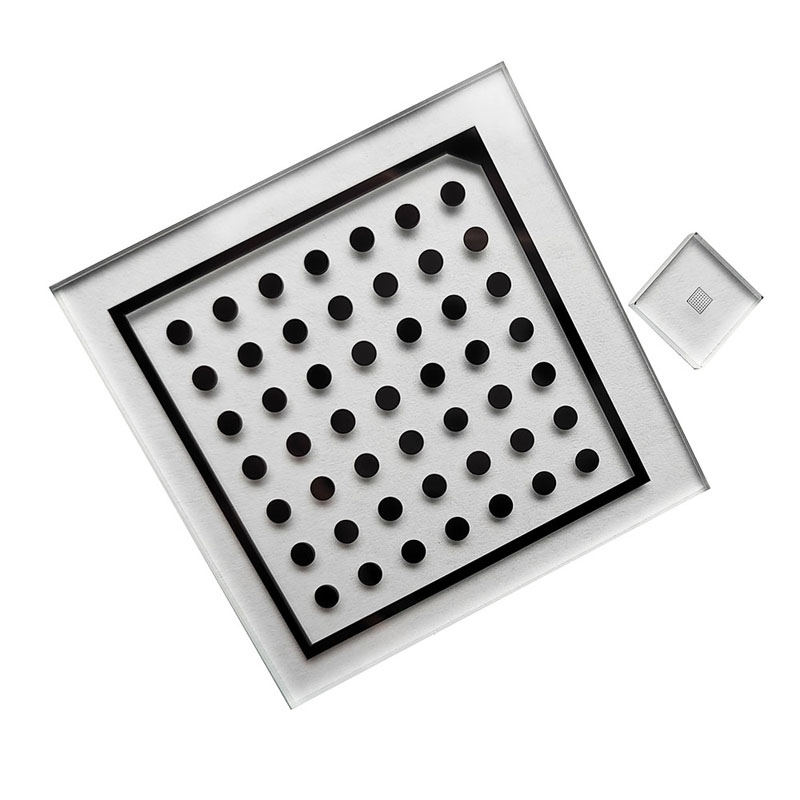

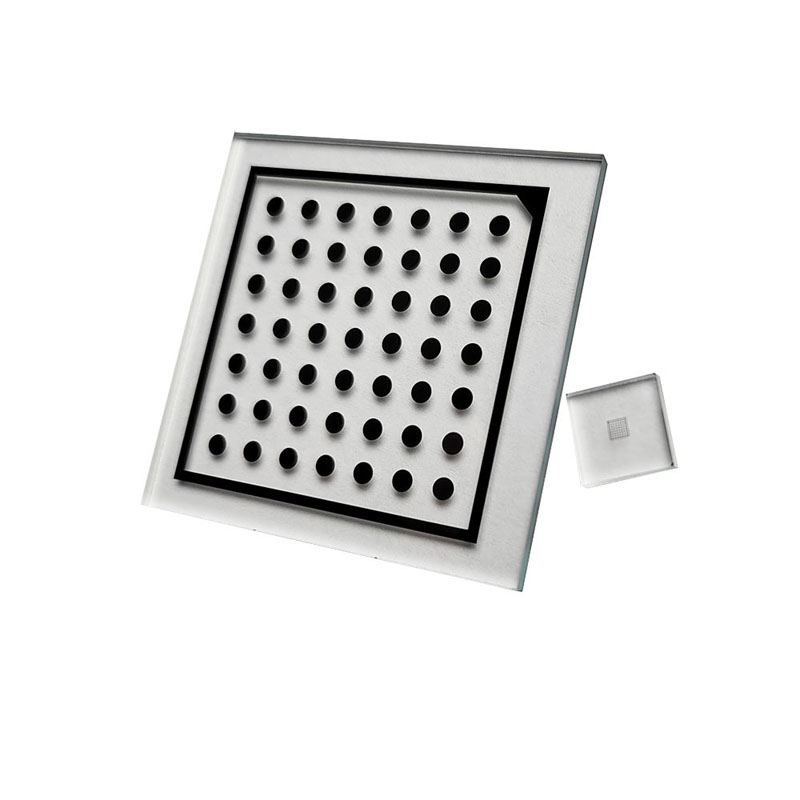

Bảng hiệu chuẩn kính Halcon 50mm

Nhà sản xuất hàng đầu Trung Quốc Zhixing cung cấp bảng hiệu chuẩn kính Halcon 50mm có độ chính xác cao. Sản xuất tiên tiến của chúng tôi đảm bảo chất lượng vượt trội và giá cả cạnh tranh.  Hãy chọn Zhixing để có giải pháp hiệu chuẩn kính đáng tin cậy!

Halcon là phần mềm thị giác máy mạnh mẽ với chức năng hiệu chỉnh quang học giúp người dùng xác định chính xác các thông số camera, từ đó nâng cao độ chính xác và ổn định của quá trình xử lý hình ảnh. Quy trình chi tiết và những điều cần cân nhắc đối với Bảng hiệu chuẩn kính Halcon 50mm được mô tả dưới đây.

1. Chuẩn bị

Trước khi hiệu chuẩn quang học, cần chuẩn bị các vật liệu sau:

(1) Bàn cờ tiêu chuẩn: Bàn cờ tiêu chuẩn là giấy bàn cờ đen trắng, thường có kích thước 8x8, 9x6 và các thông số kỹ thuật khác, có thể dán lên một bề mặt phẳng trước khi căn chỉnh.

(2) Camera: Sử dụng camera cần chú ý chọn môi trường nguồn sáng và cài đặt thông số camera phù hợp.

(3) Máy tính: Sử dụng máy tính để cài đặt phần mềm Halcon và kết nối camera.

2. Quy trình hiệu chuẩn

(1) Cài đặt thông số camera: Trong phần mềm Halcon, nhấp vào nút "Mở camera" để đặt thông số camera, bao gồm thời gian phơi sáng, mức tăng, cân bằng trắng, v.v.

(2) Chụp ảnh hiệu chỉnh: bàn cờ tiêu chuẩn được đặt trong trường nhìn của camera, chụp nhiều ảnh, yêu cầu bàn cờ xuất hiện trong ảnh ở các vị trí và hướng khác nhau.

(3) Phát hiện điểm góc: Trong phần mềm Halcon sử dụng chức năng “find_calib_object” để phát hiện điểm góc trên ảnh và lưu vào file.

(4) Hiệu chỉnh: Sử dụng chức năng "calibrate_Cameras" để hiệu chỉnh máy ảnh và lưu kết quả hiệu chỉnh vào một tệp.

(5) Đánh giá kết quả hiệu chuẩn: Hàm “eval_calib_data” được sử dụng để đánh giá kết quả hiệu chuẩn, bao gồm sai số trung bình, chênh lệch chuẩn và các chỉ số khác. Theo kết quả đánh giá, hiệu quả hiệu chuẩn có thể được đánh giá.

3. Biện pháp phòng ngừa

(1) Khi chụp ảnh cân chỉnh, vị trí và Góc camera phải được giữ ổn định để tránh chuyển động, rung lắc.

(2) Kích thước và thông số kỹ thuật của bàn cờ cần phải được đặt theo tình hình thực tế, thường nên sử dụng thông số kỹ thuật 8x8 hoặc 9x6 của bàn cờ.

(3) Cần đảm bảo sự thống nhất về điều kiện ánh sáng trong quá trình hiệu chuẩn để tránh ảnh hưởng của ánh sáng quá mạnh hoặc quá yếu đến kết quả hiệu chuẩn.

(4) Số lượng và chất lượng của dữ liệu hiệu chuẩn có tác động quan trọng đến kết quả hiệu chuẩn. Nên chụp nhiều ảnh, vị trí và Góc của bàn cờ trong mỗi ảnh phải càng khác nhau càng tốt.

Tóm lại, Bảng hiệu chuẩn kính Halcon 50mm là mắt xích không thể thiếu trong ứng dụng thị giác máy, thông qua vận hành và ứng dụng cẩn thận, nó có thể cải thiện độ chính xác và ổn định của quá trình xử lý hình ảnh, đồng thời trợ giúp hiệu quả cho việc ứng dụng công nghệ thị giác máy.

Tính năng:

Hiển thị màu lớp:

Câu hỏi thường gặp của khách hàng

1. Bạn có thể giới thiệu cho tôi một bảng hiệu chuẩn phù hợp không?

Trả lời: Tấm hiệu chuẩn thường nằm trong khoảng từ 1/3 đến 2 lần tầm nhìn. Chúng tôi chỉ đưa ra gợi ý. Kích thước sử dụng cụ thể tùy thuộc vào nhu cầu sử dụng thực tế của khách hàng.

2. Tôi có thể tùy chỉnh kích thước không?

Trả lời: Có, bạn chỉ cần cung cấp bản vẽ ở định dạng CAD/CDR hoặc bản vẽ vẽ tay, chúng tôi cũng có thể vẽ cho bạn miễn phí.

3. Thời gian tùy chỉnh là bao lâu?

Trả lời: Thời gian tùy chỉnh thường là 7-8 ngày làm việc sau khi thanh toán và xác nhận bản vẽ. Thời gian đến cụ thể thay đổi tùy theo các quốc gia và khu vực khác nhau.

4. Tôi có thể thanh toán bằng cách nào?

Trả lời: Chúng tôi có tài khoản thu nợ toàn cầu hỗ trợ nhiều loại tiền tệ.

Hình ảnh triển lãm
