Đừng để ánh sáng đi lạc làm hỏng sọc của bạn: Khám phá nghệ thuật lọc "tần số sóng mang" trong thiết kế CGH

"Vấn đề nan giải đa nhiệm" của CGH: Tại sao ánh sáng lạc lại tồn tại? Để hiểu "tần số sóng mang", trước tiên chúng ta phải hiểu một tiền đề: Bản thân CGH là một phần tử quang học nhiễu xạ. Khi bạn chiếu một chùm ánh sáng lên CGH, nó sẽ không đơn giản tạo ra thứ tự nhiễu xạ mong muốn. Do các định luật cơ bản của quang học vật lý, nó sẽ đồng thời tạo ra một số "bản sao": bậc +1 (tín hiệu mục tiêu) mà bạn cần, bậc 0 đi thẳng qua mà không nhiễu xạ, bậc -1 lệch sang phía bên kia, và thậm chí các bậc cao hơn...

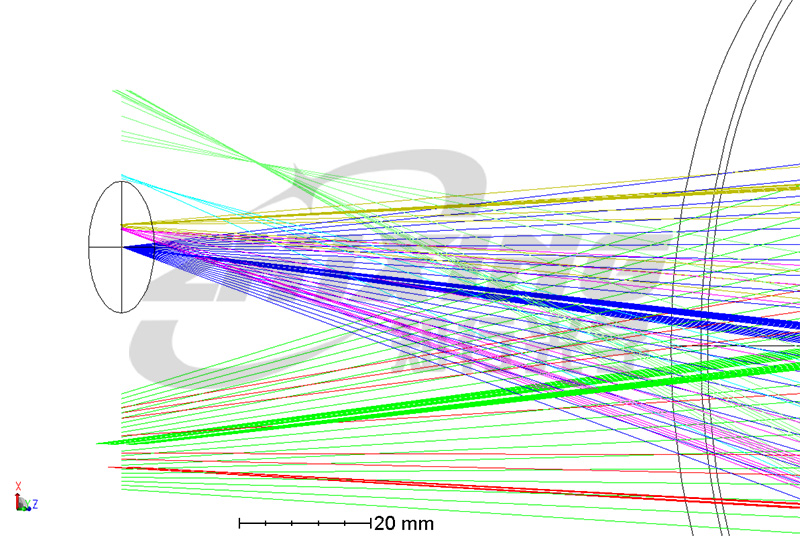

Hình 1. Ánh sáng có bậc nhiễu xạ khác nhau (màu xanh tượng trưng cho bậc +1, còn lại là ánh sáng lạc).

Trong một thiết kế lý tưởng, chỉ có đèn bậc +1 mang thông tin về bề mặt được đo trở lại giao thoa kế. Tuy nhiên, trên thực tế, các lệnh “ký sinh” bậc 0 và -1 cũng lang thang không mục đích trong đường quang. Khi chúng đi vào đường quang đo lường, chúng sẽ tạo ra nhiễu ánh sáng lạc. Kết quả là độ tương phản giảm ở các vân giao thoa, các cạnh bị mờ và đôi khi thậm chí là sự chồng chất của thông tin pha sai. Tóm lại, hiện tượng viền mờ thường không phải do ánh sáng yếu mà là do nhiễu quá mức. "tần số sóng mang" là gì? Việc đưa ra tần số sóng mang là để giải quyết xung đột "tín hiệu và nhiễu" này. Chúng ta có thể tưởng tượng sự phân bố pha của CGH dưới dạng sơ đồ được mã hóa ghi lại “thông tin hình dạng của bề mặt được đo”. "Tần số sóng mang" là hệ số nghiêng hoặc mất nét bổ sung được áp dụng cho thông tin được mã hóa này. Hoạt động này nghe có vẻ trừu tượng nhưng mục đích của nó rất thuần túy—để cung cấp cho tín hiệu mục tiêu hữu ích một "phòng mới" trong miền tần số không gian. Ban đầu, tín hiệu mục tiêu và các đèn lạc bậc 0 và -1 vô dụng đó tập trung lại với nhau và vướng vào phổ tần số. Cho dù bạn chặn nó về mặt không gian như thế nào, bạn cũng không thể chặn nó hoàn toàn. Nhưng khi tần số sóng mang được đặt chồng lên tín hiệu mục tiêu, phổ của nó sẽ được "dịch chuyển" sang dải tần số cao hơn, do đó tạo ra khoảng cách với các tín hiệu nhiễu cố định. Điều này giống như đang tham dự một bữa tiệc ồn ào, lúc đầu bạn và bạn bè sẽ át đi tiếng ồn và không thể nghe thấy nhau. Nhưng tần số sóng mang giống như mang đến cho bạn và bạn bè của bạn một âm tần số cao cụ thể; hai bạn chuyển sang âm thanh mà không ai khác đang sử dụng để liên lạc và tiếng ồn tần số thấp xung quanh ngay lập tức trở thành nền có thể lọc được.

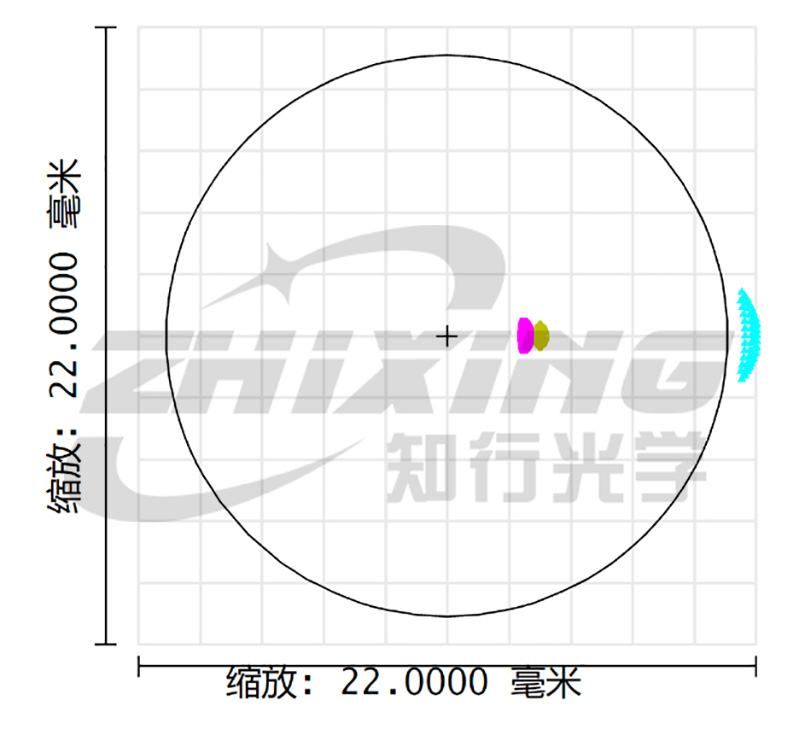

Hình 2. Phân tách thứ tự theo tần số sóng mang nghiêng

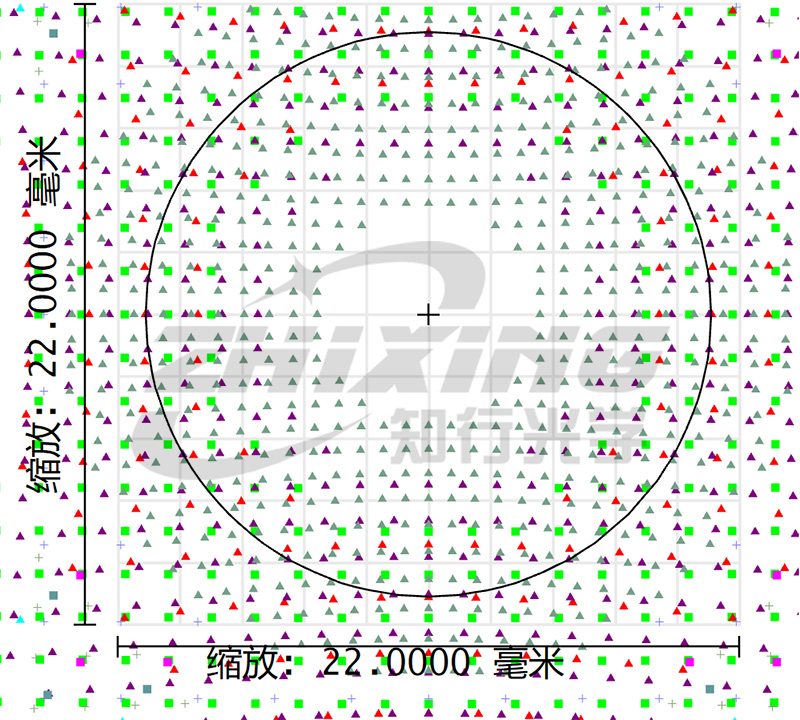

Hình 3. Phân tách các mức bằng tần số sóng mang làm lệch tiêu điểm

Khi tín hiệu gây nhiễu và tín hiệu mục tiêu được phân tách trong phổ, quá trình lọc không gian tiếp theo có thể "ngăn chặn ánh sáng lạc" một cách rõ ràng và hiệu quả. Nghệ thuật lọc: không phải càng mạnh càng tốt mà là vừa phải. Đây là nghệ thuật cân bằng, tìm kiếm thời điểm "vừa phải". Nếu tần số sóng mang quá thấp—phổ của tín hiệu gây nhiễu và tín hiệu mục tiêu vẫn trùng nhau, tạo ra một mớ hỗn độn, dẫn đến lỗi lọc và các vân bị mờ. Nếu tần số sóng mang quá cao thì phổ được phân tách đủ, nhưng điều này dẫn đến băng thông truyền dẫn cực kỳ hẹp trong CGH, đặt ra những yêu cầu cực kỳ nghiêm ngặt về độ chính xác khi chế tạo micro-nano. Điều này không chỉ có nghĩa là khó khăn trong chế tạo tăng vọt mà còn có tác động nghiêm trọng đến hiệu suất nhiễu xạ của CGH thực tế. Trong một thiết kế lý tưởng, phần lớn năng lượng tập trung ở bậc +1, nhưng nếu tần số sóng mang quá cao, ngay cả một sai lệch nhỏ trong quá trình sản xuất cũng có thể khiến ánh sáng lọt vào các bậc khác, làm giảm đáng kể cường độ tín hiệu. Kỹ năng thiết kế thực sự nằm ở đâu? Trong việc tìm kiếm "tần số sóng mang hiệu quả tối thiểu." Một thiết kế tốt không phải là lấy ngẫu nhiên các giá trị trong phần mềm vẽ; đó là việc tính toán chính xác cách giảm thiểu tần số sóng mang chồng lên trong khi vẫn đảm bảo phân tách rõ ràng tất cả các bậc nhiễu xạ gây nhiễu. Việc đạt được sự phân tách rõ ràng với tần số sóng mang nhỏ đảm bảo cả độ tương phản và độ sắc nét của rìa mà không gây áp lực quá mức lên quá trình sản xuất và quy trình tiếp theo. Một gợi ý thiết thực cho người dùng CGH: Là người dùng CGH, bạn không cần phải tự mình giải các phương trình tần số sóng mang phức tạp đó, nhưng điều đó không có nghĩa là bạn không thể kiểm soát kết quả phát hiện tại nguồn. Nếu CGH của bạn thường xuyên có viền mờ, độ tương phản kém hoặc nhiễu nền thường xuyên trong quá trình thử nghiệm, sau khi loại trừ các vấn đề về đường quang và môi trường, bạn có thể yêu cầu nhà thiết kế hoặc nhà cung cấp CGH cung cấp báo cáo phân tích định lượng về phân tách thứ tự nhiễu xạ. Báo cáo này sẽ cho bạn biết rõ ràng: theo thiết kế tần số sóng mang hiện tại, từng thứ tự gây nhiễu được chuyển đến đâu, khoảng cách quang phổ của chúng với tín hiệu mục tiêu là bao nhiêu và liệu chúng có thể bị chặn một cách hiệu quả bởi bộ lọc không gian hay không. Với báo cáo này, bạn có thể xác định liệu thiết kế "lọc" của CGH có đáng tin cậy hay không. Cuối cùng, khi theo đuổi độ chính xác ở cấp độ nanomet trong phép đo giao thoa, sự khác biệt giữa "nhìn rõ" và "không nhìn rõ" thường nằm ở một chút khéo léo trong thiết kế. Tần số sóng mang đóng vai trò tương tự như kỹ thuật viên ánh sáng khiêm tốn trong quá trình kiểm tra độ chính xác lớn—nó không xác định nội dung của hình ảnh nhưng nó xác định mức độ rõ ràng của hình ảnh. Lần tới khi bạn nhìn thấy một giao thoa kế tiêu chuẩn với đường viền sắc nét và nền hoàn toàn đen, hãy nhớ rằng đó không chỉ là chiến thắng về độ chính xác bề mặt mà còn là một nghệ thuật lọc tần số tuyệt đẹp.
