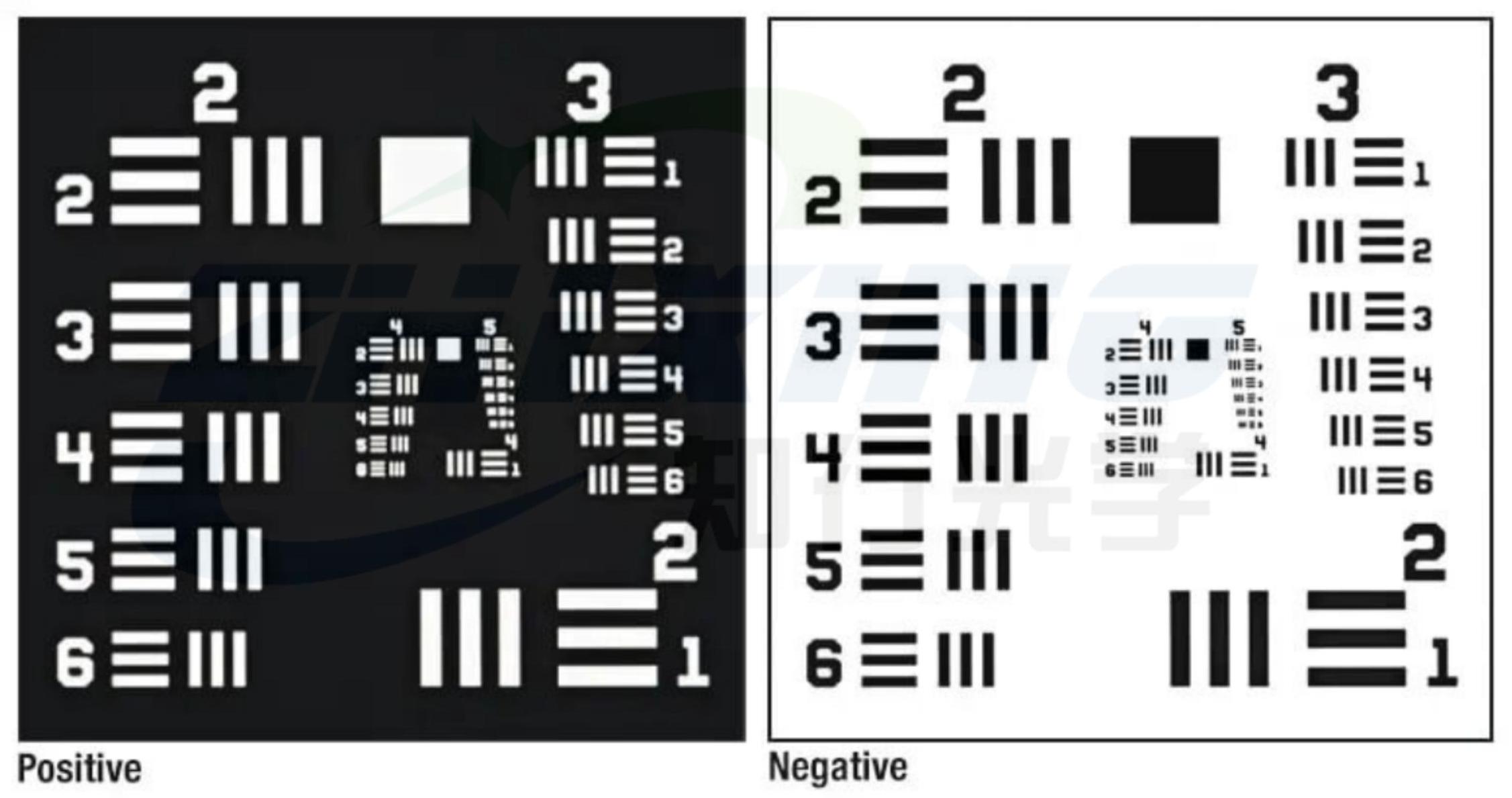

01 Mục tiêu giải quyết tiêu chuẩn của quân đội Hoa Kỳ là gì? Mục tiêu độ phân giải tiêu chuẩn của Quân đội Hoa Kỳ (Mục tiêu độ phân giải USAF 1951) là một trong những công cụ kiểm tra độ phân giải tiêu chuẩn được sử dụng rộng rãi nhất trong ngành quang học. Nó sử dụng sự sắp xếp tiêu chuẩn của các đường màu đen và trắng để giúp xác định chi tiết nhỏ nhất mà ống kính có thể phân giải.
Nói một cách đơn giản: số lượng đường thẳng mà một ống kính có thể phân tách rõ ràng thể hiện khả năng phân giải của nó. Vì phương pháp kiểm tra trực quan và chuẩn hóa nên bo mạch kiểm tra độ phân giải tiêu chuẩn quân đội Hoa Kỳ từ lâu đã được sử dụng cho:
◆ Xác minh R&D của ống kính quang học
◆ Thử nghiệm hiệu suất của nhà máy ống kính
◆ Đánh giá độ phân giải của hệ thống hình ảnh
◆ Hiệu chuẩn và nghiệm thu thiết bị quang điện tử. Đối với những ống kính cao cấp, nó đã trở thành một tiêu chuẩn thử nghiệm không thể thiếu.
02 Tại sao chúng ta không thể chỉ dựa vào thử nghiệm mặt sóng? Thử nghiệm mặt sóng có thể đánh giá chất lượng quang học của chính ống kính, chẳng hạn như:
◆ Lỗi hình dạng bề mặt
◆ Kiểm soát quang sai
◆ Chỉ số RMS/PV.
Tuy nhiên, trong các ứng dụng thực tế, tác động cuối cùng đến hiệu suất hình ảnh cũng bao gồm:
◆ Kết hợp kích thước pixel CCD/CMOS
◆ Lỗi đóng gói cảm biến
◆ Độ chính xác của việc lắp ráp hệ thống
◆ Trạng thái lấy nét thực tế.
Nói cách khác, thử nghiệm mặt sóng sẽ đo chính ống kính, trong khi thử nghiệm tiêu chuẩn quân sự Hoa Kỳ xác minh toàn bộ hệ thống quang điện tử. Điều khách hàng quan tâm cuối cùng không phải là các thông số lý thuyết của ống kính mà là liệu hệ thống có thực sự giải quyết được các chi tiết mục tiêu hay không. Đây chính xác là lý do tại sao việc kiểm tra tiêu chuẩn quân sự của Hoa Kỳ là không thể thay thế.

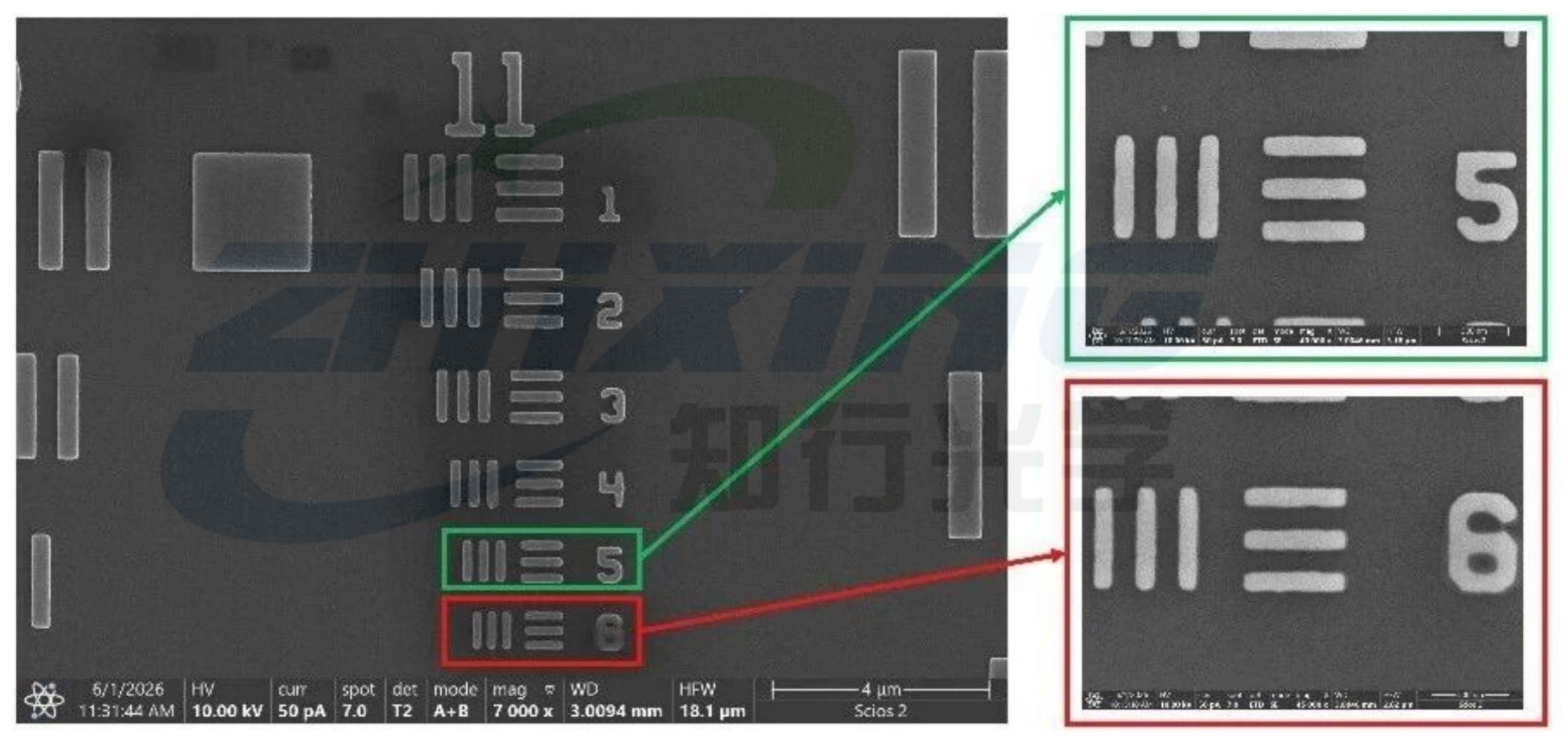

03. Nhóm 11 của USAF: Thử thách giới hạn của 3500 cặp đường. Để đáp ứng nhu cầu thử nghiệm ống kính có độ phân giải cực cao, Ninh Ba Zhixing Optics đã ra mắt mục tiêu thử nghiệm độ phân giải cực cao của USAF Group 11, hỗ trợ lên tới 3500 cặp dòng/mm. Điều này có nghĩa là băng thông tối thiểu gần bằng 140 nm. Kích thước này đang tiến gần đến quy mô sản xuất micro-nano bán dẫn. Thử thách thực sự không chỉ là "tạo ra" hình ảnh mà còn phải đảm bảo đủ độ chính xác. Điều này bao gồm:
◆ Độ chính xác kiểm soát băng thông cực cao
◆ Chất lượng cạnh rõ ràng và sắc nét
◆ Hiệu suất tương phản ổn định và đáng tin cậy
◆ Kiểm soát tính nhất quán của hình ảnh toàn trang.
Bởi vì: bản thân mục tiêu thử nghiệm phải chính xác hơn ống kính đang thử nghiệm thì kết quả thử nghiệm mới có ý nghĩa.
04 Tại sao các ống kính cao cấp ngày càng phụ thuộc vào Mục tiêu Thử nghiệm 11 Bộ Tiêu chuẩn Quân đội Hoa Kỳ?
Khi khả năng phân giải của ống kính tiếp tục được cải thiện, các mục tiêu thử nghiệm có độ phóng đại thấp truyền thống không còn đủ cho nhu cầu xác minh.
Đặc biệt trong các tình huống ứng dụng sau: ◆Kiểm tra tấm bán dẫn ◆AOI (Kiểm tra quang học tự động) ◆Hệ thống thị giác công nghiệp có độ phân giải cao ◆Thiết bị chụp ảnh kính hiển vi cấp độ nghiên cứu Khả năng của hệ thống trong việc xác định các khiếm khuyết nhỏ hơn và tái tạo lại các cấu trúc tốt hơn thường phụ thuộc vào: Độ phân giải của hệ thống trong điều kiện thực tế.
Các mục tiêu thử nghiệm 11-Bộ theo Tiêu chuẩn Quân đội Hoa Kỳ có độ chính xác cao là những công cụ quan trọng để xác minh khả năng này.
05 Mục tiêu kiểm tra đáng tin cậy quyết định độ tin cậy của kiểm tra Nhiều người tập trung vào ống kính nhưng lại dễ dàng bỏ qua các tiêu chuẩn thử nghiệm.
Trên thực tế: Chỉ có biểu đồ độ phân giải đủ chính xác mới có thể thực sự đo được hiệu suất cao nhất của ống kính.
Ninh Ba Zhixing Optics chuyên sản xuất cấu trúc micro/nano siêu chính xác, cung cấp chất lượng cao:
◆Biểu đồ độ phân giải tiêu chuẩn quân sự Hoa Kỳ ◆Mục tiêu thử nghiệm cặp dòng cực cao ◆Các mẫu thử nghiệm tùy chỉnh có độ chính xác cao Cung cấp hỗ trợ xác minh độ phân giải đáng tin cậy hơn cho các hệ thống quang học cao cấp.
Khi hiệu suất của ống kính đạt đến giới hạn, các tiêu chuẩn thử nghiệm cũng phải được nâng cấp tương ứng.
Tiêu chuẩn quân sự Hoa Kỳ gồm 11 bộ (3500 cặp dòng) mục tiêu thử nghiệm có độ phân giải cực cao không chỉ là một công cụ thử nghiệm mà còn là tiêu chuẩn xác minh quan trọng kết nối "sự xuất sắc về mặt lý thuyết" và "sự rõ ràng trong thế giới thực".
