Giới thiệu chi tiết về bảng phân giải tiêu chuẩn của chúng tôi

2. Thiết kế và nguyên lý

Thiết kế củaBan giải quyết của USAFdựa trên tiêu chuẩn MIL-STD-150A do Quân đội Hoa Kỳ phát triển vào năm 1951 và mặc dù tiêu chuẩn này đã bị hủy bỏ vào ngày 16 tháng 10 năm 2006, nhưngBan phân giải USAF 1951vẫn được chấp nhận và sử dụng rộng rãi. Nó bao gồm một loạt các đơn vị có độ phân giải khác nhau, mỗi đơn vị bao gồm ba bộ đường có chiều rộng khác nhau, có thể nằm ngang hoặc dọc.

Nguyên lý thiết kế của board phân giải là sử dụng những đường này để kiểm tra độ phân giải của hệ thống quang học. Khi một hệ thống quang học đang tạo ảnh, nếu khoảng cách giữa các đường đủ nhỏ đến mức không thể phân biệt rõ ràng thì những đường này biểu thị giới hạn độ phân giải của hệ thống quang học. Bằng cách nhìn vào độ rõ nét của những đường này, chúng ta có thể đánh giá chất lượng hình ảnh của hệ thống quang học.

Thứ ba, cấu trúc và đánh dấu

Cấu trúc của bảng phân giải tiêu chuẩn Hoa Kỳ tương đối đơn giản nhưng chi tiết rất phong phú. Nó thường được làm bằng thủy tinh hoặc gốm làm vật liệu cơ bản, có in hoa văn USAF 1951 trên đó. Mẫu này bao gồm một loạt các ô có độ phân giải khác nhau, mỗi ô có một nhóm và điểm đánh dấu thành phần cụ thể.

Nhóm và Phần tử là hai khái niệm quan trọng trong bảng phân giải. Các nhóm đại diện cho các vùng khác nhau trên bảng phân giải, mỗi nhóm chứa một tập hợp các dòng có cùng thuộc tính độ phân giải. Các phần tử là sự kết hợp cụ thể của các dòng trong mỗi nhóm, với chiều rộng và khoảng cách khác nhau.

Bằng cách tra cứu bảng trên bảng độ phân giải, chúng ta có thể biết được giá trị độ phân giải tương ứng với từng đơn vị. Giá trị này thường được biểu thị bằng cặp dòng trên milimet (lp/mm), biểu thị số lượng dòng mà hệ thống quang học có thể phân giải trên mỗi milimet.

IV. Ứng dụng

Tấm phân giải tiêu chuẩn của Mỹ được sử dụng rộng rãi trong lĩnh vực quang học. Nó không chỉ có thể được sử dụng để đánh giá chất lượng hình ảnh của các dụng cụ và thiết bị quang học khác nhau, chẳng hạn như kính hiển vi, ống ánh sáng song song, kính thiên văn, v.v., mà còn để đánh giá chất lượng hình ảnh của các ống kính và thành phần quang học khác nhau, chẳng hạn như ống kính trinh sát trên không, ống kính công nghiệp, ống kính bản đồ trên không, vật kính chiếu, vật kính hiển vi, ống kính máy ảnh, ống kính máy ảnh và ống kính máy ảnh công nghiệp.

Trong lĩnh vực hàng không vũ trụ, bảng phân giải tiêu chuẩn của Mỹ được sử dụng để đánh giá hiệu suất của hệ thống quang học có độ chính xác cao. Các hệ thống này thường yêu cầu độ phân giải và độ ổn định cực cao để đảm bảo chúng hoạt động trong môi trường khắc nghiệt. Bằng cách sử dụng bảng phân giải, các kỹ sư có thể đo chính xác giới hạn độ phân giải của các hệ thống này, cho phép chúng được tối ưu hóa và cải tiến.

Trong đời sống hàng ngày, tấm nền có độ phân giải tiêu chuẩn Mỹ cũng được sử dụng rộng rãi trong sản xuất, chế tạo các sản phẩm quang học. Ví dụ, khi chế tạo ống kính máy ảnh, nhà sản xuất sử dụng bảng phân giải để kiểm tra độ phân giải và độ méo của ống kính. Điều này giúp họ đảm bảo rằng các ống kính họ sản xuất đáp ứng các tiêu chuẩn chất lượng và có thể đáp ứng nhu cầu của người tiêu dùng.

5. Sử dụng và đánh giá

Khi sử dụng tấm phân giải tiêu chuẩn của Mỹ để đánh giá, thông thường người ta phải đặt tấm phân giải phía trước hệ thống quang học cần kiểm tra và điều chỉnh tiêu cự, vị trí của hệ thống sao cho hình ảnh được rõ nét. Sau đó, giới hạn độ phân giải của hệ thống quang học được xác định bằng cách quan sát độ rõ của đường nét trên tấm độ phân giải.

Trong quá trình đánh giá, có một số yếu tố chính cần lưu ý:

Điều kiện ánh sáng: Điều kiện ánh sáng có ảnh hưởng lớn đến độ phân giải của kết quả thử nghiệm. Vì vậy, khi tiến hành test cần đảm bảo điều kiện ánh sáng ổn định, đủ sáng để có thể quan sát rõ ràng các vạch trên bảng phân giải.

Điều chỉnh tiêu cự: Việc điều chỉnh tiêu cự cũng rất quan trọng đối với kết quả kiểm tra. Nếu tiêu cự không chính xác thì hệ thống hình ảnh có thể không thể chụp ảnh rõ ràng các vạch trên tấm phân giải, dẫn đến kết quả kiểm tra không chính xác.

Đánh giá độ méo: Ngoài độ phân giải, bảng phân giải có thể được sử dụng để đánh giá độ méo của hệ thống hình ảnh. Bằng cách quan sát sự uốn cong và biến dạng của các đường trong quá trình chụp ảnh, có thể đánh giá mức độ biến dạng của hệ thống và có thể tối ưu hóa và cải thiện nó.

6. Tính toán độ phân giải và tra cứu bảng

Mỗi đơn vị trên bảng độ phân giải tiêu chuẩn Hoa Kỳ đều có một giá trị độ phân giải cụ thể, bạn có thể lấy giá trị này bằng cách tra cứu bảng. Bảng tra cứu thường được xác định bởi số nhóm và số phần tử. Ví dụ: nếu số nhóm của một ô là -2 và số phần tử là 2, giá trị độ phân giải của nó có thể được tính theo công thức sau:

Độ phân giải_lp_per_mm = 2^(Nhóm + (Phần tử-1)/6)

Công thức này chuyển đổi số nhóm và số phần tử thành giá trị độ phân giải (cặp dòng trên mỗi milimet). Giá trị này sau đó có thể được sử dụng để đánh giá giới hạn độ phân giải của hệ thống quang học.

Ngoài ra, một số bảng phân giải còn cung cấp chức năng đo độ rộng đường kẻ. Điều này thường được xác định bằng cách xem xét độ rộng của các đường sau khi chụp ảnh. Có một mối quan hệ nhất định giữa độ rộng đường và độ phân giải, do đó độ phân giải của hệ thống quang học có thể được đánh giá gián tiếp bằng cách quan sát độ rộng đường.

Bảy, giải quyết và công nhận giả mạo

Khi sử dụng bảng phân giải tiêu chuẩn Mỹ để đánh giá, đôi khi có những độ phân giải giả mạo. Điều này có nghĩa là khi một tập hợp các đường bị làm mờ đủ, sự chồng chéo giữa chúng có thể tạo thành nhiều đường bị đảo lộn hơn, dẫn đến việc đọc sai độ phân giải. Hiện tượng này sẽ cản trở việc phán đoán độ phân giải thực sự của hệ thống quang học nên cần đặc biệt chú ý.

Để tránh ảnh hưởng của việc phân giải giả, có thể thực hiện các biện pháp sau:

Sử dụng bảng phân giải chất lượng cao: Bảng phân giải chất lượng cao có đường nét sắc nét hơn và điểm đánh dấu độ phân giải chính xác hơn, giúp giảm sự xuất hiện của độ phân giải giả.

Tối ưu hóa hệ thống hình ảnh: Bằng cách tối ưu hóa các thông số của hệ thống hình ảnh (chẳng hạn như tiêu cự, thời gian phơi sáng, v.v.), độ sắc nét của các đường nét có thể được cải thiện, do đó làm giảm tác động của độ phân giải giả.

Quan sát và phân tích cẩn thận: Khi đánh giá, cần quan sát cẩn thận độ rõ ràng và hình dạng của các đường rồi phân tích, so sánh chúng. Nếu phát hiện có sai sót thì cần điều chỉnh, khắc phục kịp thời.

Tám, các loại tấm độ phân giải tiêu chuẩn Hoa Kỳ

Bảng phân giải tiêu chuẩn của chúng tôi có nhiều loại khác nhau để đáp ứng các nhu cầu ứng dụng khác nhau. Dưới đây là một số loại phổ biến:

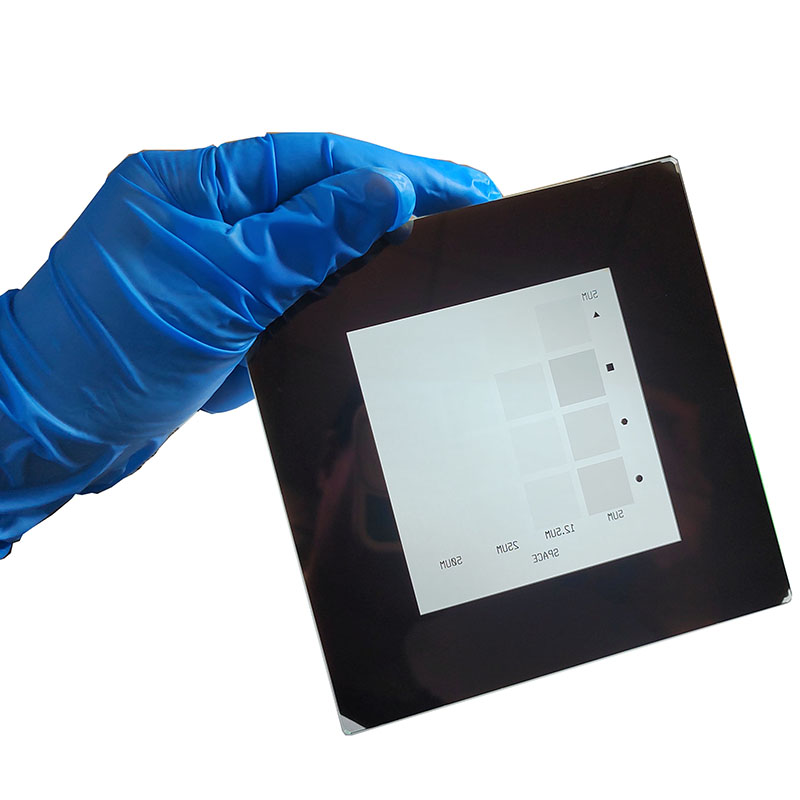

Tấm phân giải đế thủy tinh: Tấm phân giải đế thủy tinh có độ ổn định và độ bền tuyệt vời, thích hợp cho việc đo lường có độ chính xác cao và bảo quản lâu dài.

Bảng phân giải nền gốm: Bảng phân giải nền gốm có trọng lượng thấp và khả năng chống ăn mòn tốt, phù hợp với các tình huống ứng dụng đòi hỏi tính di động và khả năng chống ăn mòn.

Tích cực và tiêu cực: Tích cực và tiêu cực là hai dạng bảng giải quyết khác nhau. Phim dương bản có nền tối và nền sáng, trong khi phim âm bản có nền tối và nền sáng. Hai hình thức này có thể được lựa chọn theo nhu cầu thực tế.

Bảo trì và bảo trì

Để đảm bảo độ chính xác và tuổi thọ sử dụng của bảng phân giải tiêu chuẩn Mỹ cần phải tiến hành bảo trì, bảo dưỡng định kỳ. Dưới đây là một số biện pháp bảo trì phổ biến:

Vệ sinh: Thường xuyên lau bề mặt của bảng phân giải bằng vải sạch hoặc khăn giấy để loại bỏ bụi bẩn. Cẩn thận tránh sử dụng vải thô hoặc chất tẩy rửa có chứa hóa chất để không làm hỏng bề mặt của bảng phân giải.

Bảo quản: Bảo quản bảng phân giải ở nơi khô ráo, thoáng mát, tối để tránh hư hỏng do độ ẩm, nhiệt hoặc tiếp xúc quá nhiều.

Hiệu chuẩn: Bảng phân giải được hiệu chuẩn thường xuyên để đảm bảo độ chính xác và độ tin cậy của nó. Việc hiệu chuẩn có thể được thực hiện bằng cách so sánh nó với một mẫu chuẩn có độ phân giải đã biết.

Xu hướng phát triển trong tương lai

Với sự phát triển và tiến bộ không ngừng của công nghệ quang học, bảng phân giải tiêu chuẩn Mỹ cũng không ngừng cải tiến và hoàn thiện. Trong tương lai, chúng ta có thể mong đợi những xu hướng sau:

Độ phân giải cao hơn: Khi độ phân giải của hệ thống quang học tiếp tục được cải thiện, bảng phân giải tiêu chuẩn Mỹ cũng cần có độ phân giải cao hơn để đáp ứng nhu cầu kiểm tra.

Thông minh: Thông qua việc giới thiệu công nghệ thông minh, chẳng hạn như nhận dạng hình ảnh, phân tích dữ liệu, v.v., hiệu quả kiểm tra và độ chính xác của bảng phân giải có thể được cải thiện.

Đa chức năng: Ngoài kiểm tra độ phân giải, các chức năng kiểm tra hiệu suất quang học khác có thể được tích hợp vào bảng phân giải để đáp ứng nhu cầu của nhiều ứng dụng hơn.

Phần kết luận

Là một công cụ kiểm tra quang học quan trọng, tấm phân giải tiêu chuẩn Mỹ có nhiều ứng dụng và vị trí quan trọng trong lĩnh vực quang học. Thông qua việc giới thiệu chi tiết về nguyên lý, cấu trúc, ứng dụng, cách sử dụng và đánh giá của nó, chúng ta có thể hiểu và sử dụng công cụ này tốt hơn, đồng thời hỗ trợ mạnh mẽ cho việc phát triển và sản xuất hệ thống quang học. Trong tương lai, với sự tiến bộ không ngừng của công nghệ và sự mở rộng không ngừng của các ứng dụng, các tấm phân giải tiêu chuẩn của Mỹ sẽ tiếp tục đóng vai trò lớn hơn và đóng góp nhiều hơn cho sự phát triển của trường quang học.
