Ví dụ 1: Các thông số của gương trụ được thể hiện trên Hình 1: D1=40 mm, D2=30 mm, R=60 mm, hình chữ nhật.

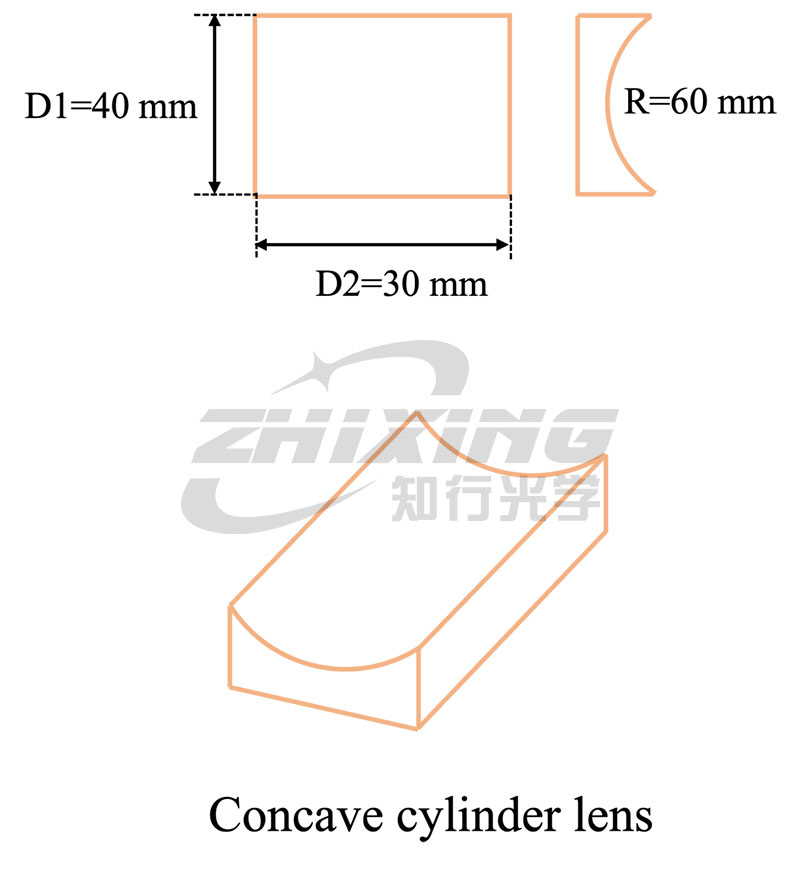

Hình 1: Sơ đồ tham số bề mặt lõm
Dựa trên các tham số trên, nhập các tham số liên quan (R, type, D1, D2, Shape) vào hộp màu đỏ trên trang web lựa chọn, như trong Hình 2. Công cụ sẽ tự động tính toán phạm vi Fno có sẵn cho mô hình tương ứng (hộp màu xanh lá cây):

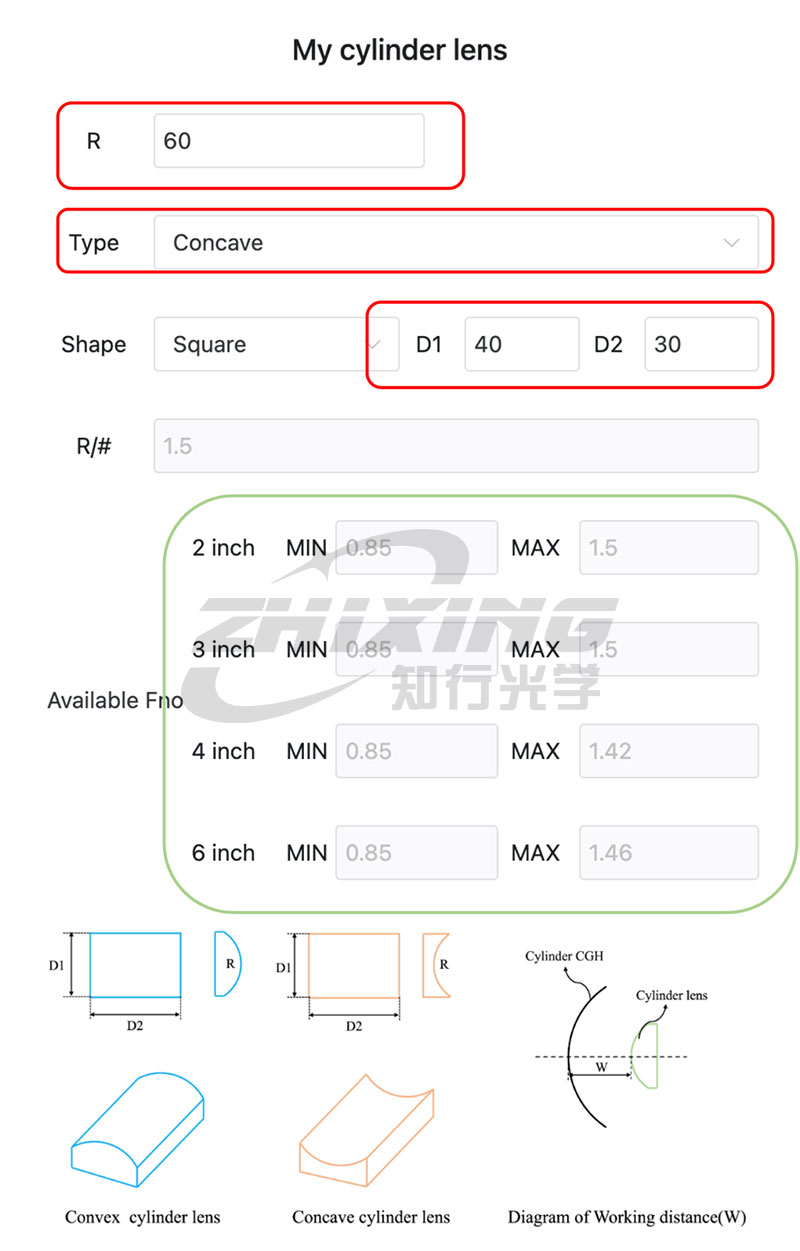

Hình 2: Tham số đầu vào và đầu ra tính toán Fno
Dựa vào hộp màu xanh lá cây ở trên, sáu mô hình được đề xuất (xem bảng Phụ lục 1):
2 inch: ZX2100, ZX2150
3 inch: ZX3100, ZX3150
4 inch: ZX4100
6 inch: ZX6100
Ví dụ 2: Thông số gương trụ như sau: D1=30 mm, D2=40 mm, R=60 mm, hình chữ nhật.
W (khoảng cách từ mặt sau CGH đến đỉnh hình trụ) được xác định dựa trên đường quang thực tế của khách hàng.

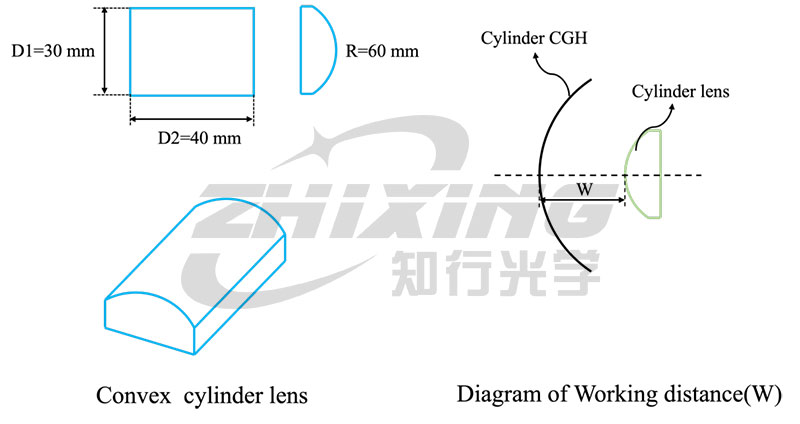

Hình 1: Sơ đồ tham số bề mặt lồi
Dựa trên các thông số trên, nhập các thông số liên quan (R, type, D1, D2, Shape, W) vào hộp màu đỏ trên trang web lựa chọn, như trong Hình 2. Công cụ sẽ tự động tính toán phạm vi Fno có sẵn cho mô hình tương ứng (hộp màu xanh lá cây):

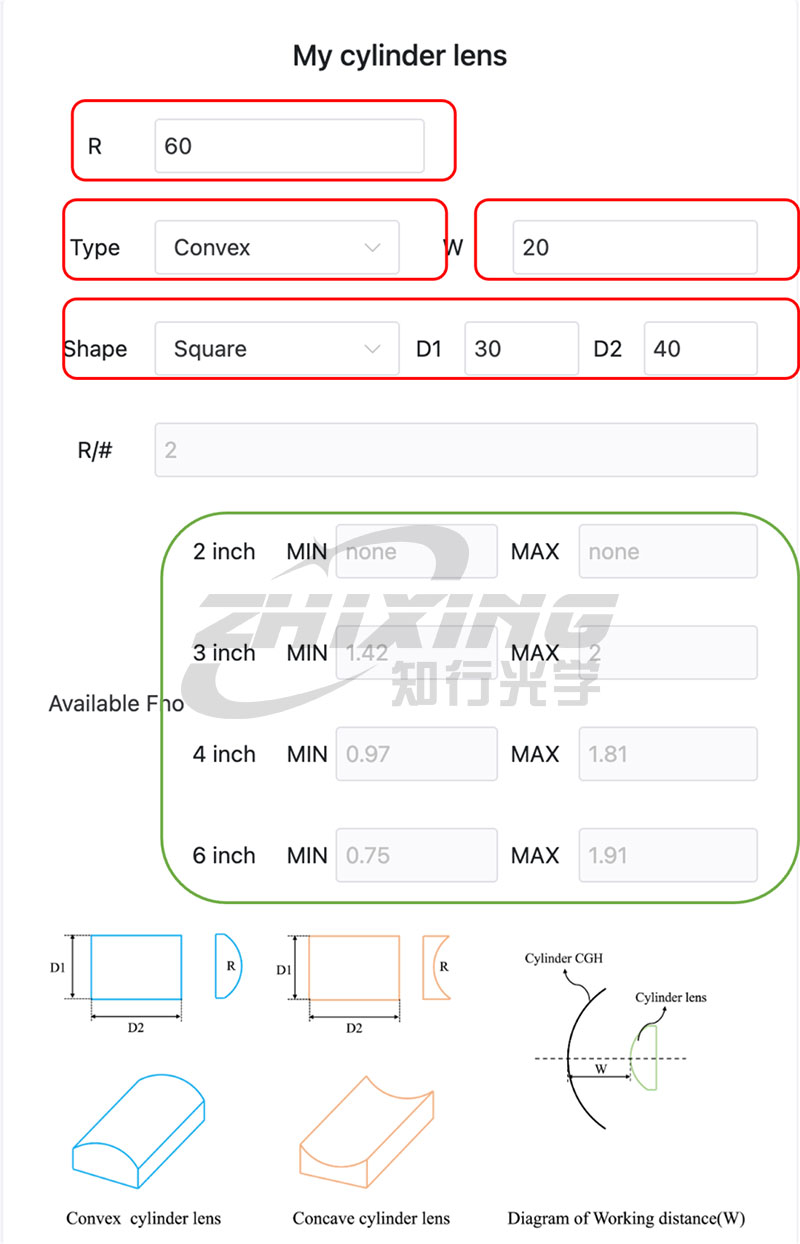

Hình 2: Đầu vào tham số bề mặt lồi và đầu ra tính toán Fno
Dựa vào hộp màu xanh lá cây ở trên, sáu mô hình được đề xuất (xem bảng trong Bản đính kèm 1):
2 inch: Không có
3 inch: ZX3150, ZX3200
4 inch: ZX4100, ZX4150
6 inch: ZX6100, ZX6150
