Trong ngành sản xuất quang học, nhiều người làm việc với thấu kính hình trụ đã gặp phải khoảnh khắc khó xử này: nhân viên bán hàng vừa nhận được bản vẽ thấu kính hình trụ của khách hàng, hoặc R&D vừa thiết kế xong một thấu kính mới, chỉ để bàn giao cho bộ phận xử lý hoặc kỹ sư kiểm tra. Mọi người tập trung xung quanh bức vẽ, không khỏi thắc mắc:
"Xi lanh này nên được ghép nối với mẫu CGH nào để thử nghiệm?"
"Fno của nó được tính theo hướng nào? Làm cách nào để khớp giao thoa kế để tránh tràn?"
Thật vậy, việc lựa chọn CGH hình trụ luôn là một nhiệm vụ kỹ thuật. Bạn cần tính bán kính cong, xác định hướng máy phát và xem xét khẩu độ của giao thoa kế. Việc tính toán thủ công tốn nhiều thời gian và dễ xảy ra sai sót.
Việc kiểm tra không nên đau đớn thế này.
Để mọi người có thể tạm biệt hoàn toàn thời đại “đoán mù quáng” mô hình từ bản vẽ, chúng tôi đã phát triển phần mềm tự động chọn mẫu hình trụ thông minh CGH.
Giờ đây, bạn không còn cần phải sàng lọc các hướng dẫn sử dụng tham số dày đặc hoặc thực hiện các phép tính đạo hàm hình học phức tạp nữa. Bạn chỉ cần trở thành chuyên gia "điền vào chỗ trống" trong giây lát, nhập dữ liệu cốt lõi từ bản vẽ của mình:
Hình trụ và độ lồi (bề mặt hay đường thẳng? lõm hay lồi?)
Bán kính cong
Kích thước truyền ánh sáng theo hai hướng (dọc theo đường sinh và vuông góc với đường sinh)
Việc còn lại sẽ được phần mềm xử lý. Nhấp vào "OK" và hệ thống sẽ tự động xác định và đề xuất chính xác mô hình CGH phù hợp nhất và sơ đồ phù hợp với Fno tốt nhất!
Trong bài viết này, chúng tôi sẽ hướng dẫn bạn trải nghiệm thực tế với "công cụ lựa chọn" này, xem cách nó đơn giản hóa công việc chuẩn bị phức tạp để kiểm tra xi lanh chỉ còn "nhập bốn tham số".
Trang web tuyển chọn
http://www.zhixingoptics.com/xuanxing
Giao diện lựa chọn

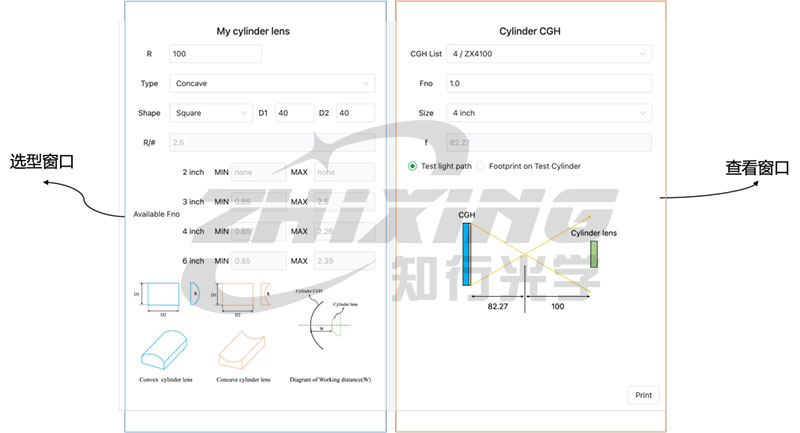

Sau khi nhập URL sẽ xuất hiện giao diện như Hình 1, gồm 2 cửa sổ.
Ô màu xanh bên trái là cửa sổ lựa chọn, chức năng chính là nhập các tham số hình trụ, bao gồm giá trị R, độ lồi (Loại, có thể chuyển đổi giữa Lõm và Lồi), hình dạng (Hình dạng, có thể chuyển đổi giữa hình vuông, hình tròn và hình elip), và kích thước;
Hộp màu vàng bên phải là cửa sổ xem, chủ yếu để xem các mẫu máy do công ty chúng tôi bán và phạm vi phủ sóng của bề mặt hình cầu cần thử nghiệm;
Hình 1: Sơ đồ giao diện tổng thể của công cụ lựa chọn
I. Cửa sổ lựa chọn
Ô màu xanh bên trái là cửa sổ lựa chọn, có 2 chức năng chính:
◆Chức năng 1: Nhập thông số gương hình trụ
R: Bán kính cong của gương hình trụ. Nhập một giá trị tuyệt đối.
Loại: Chọn lõm hoặc lồi.
Hình dạng: Chọn hình dạng của gương hình trụ (hình chữ nhật hoặc hình elip; hình vuông và hình tròn lần lượt là các dạng đặc biệt của hình chữ nhật và hình elip).
D1: Khẩu độ có hướng cong.
D2: Khẩu độ không có hướng cong.
R/#: F/# của gương hình trụ. Điều này không thể được nhập vào; nó được tính toán tự động.
W: Khi Convex được chọn cho Type, cần phải nhập khoảng cách làm việc (khoảng cách trục CGH từ đỉnh hình trụ). Vì lý do an toàn, nên đặt khoảng cách từ 10 mm trở lên.
◆Chức năng 2: Đưa ra phạm vi Fno được đề xuất cho các kích cỡ khác nhau

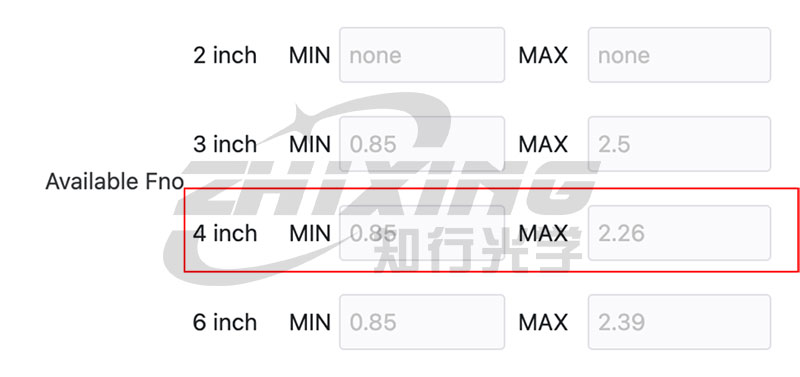

Sau khi nhập các thông số liên quan cho thấu kính hình trụ, phần mềm sẽ xuất ra các phạm vi Fno gợi ý cho các kích cỡ khác nhau. Nếu nhập các thông số cho thấu kính hình trụ cần kiểm tra vào hộp lựa chọn trong Hình 1, phần mềm lựa chọn sẽ xuất ra phạm vi Fno được đề xuất như trong Hình 2:
Đối với ống kính 2 inch, "không có" sẽ được hiển thị, cho biết rằng không có mẫu nào cho ống kính 2 inch. Các mẫu ống kính 3 inch, 4 inch và 6 inch đều có sẵn.
Đối với màn hình 3 inch, Fno dao động từ 0,85 đến 2,5. Tham khảo bảng trong Phụ lục 1, có ba mẫu dành cho màn hình 3 inch: ZX3100, ZX3150 và ZX3200.
Đối với màn hình 4 inch, Fno dao động từ 0,85 đến 2,26. Tham khảo bảng ở Phụ lục 1, có ba mẫu dành cho màn hình 4 inch: ZX4100, ZX4150 và ZX4200.
Đối với màn hình 6 inch, Fno dao động từ 0,85 đến 2,39. Tham khảo bảng ở Phụ lục 1, có ba mẫu dành cho màn hình 6 inch: ZX6100, ZX6150 và ZX6200.
Hình 2: Lựa chọn mô hình được đề xuất

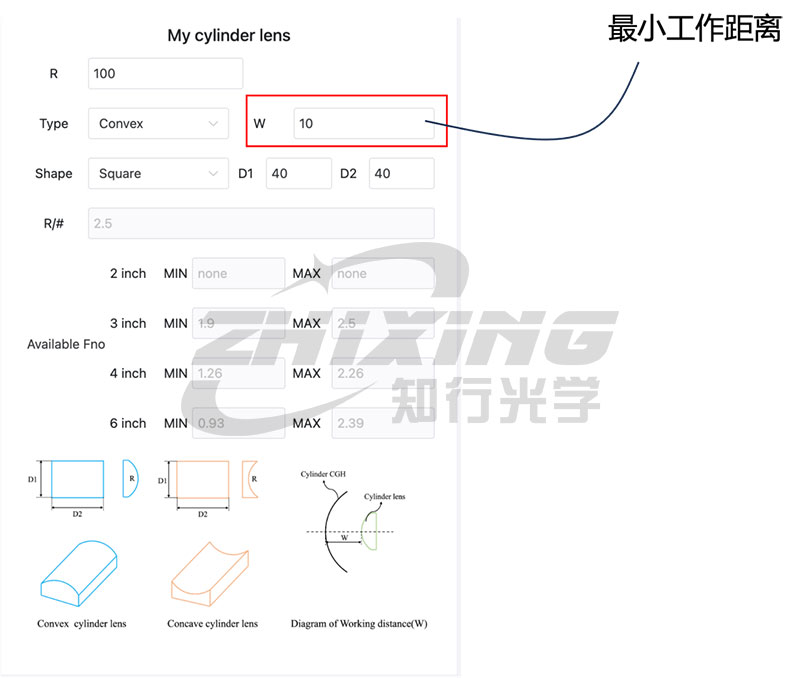

Hình trên cho thấy việc lựa chọn một bề mặt lõm. Nếu một bề mặt hình trụ có cùng thông số được thay đổi thành bề mặt lồi thì giao diện lựa chọn như sau. W là khoảng cách tối thiểu giữa bề mặt đồ họa CGH và điểm cố định của bề mặt lồi (khuyến nghị lớn hơn 10 mm).
Hình 3: Giao diện chọn mặt lồi
Đối với màn hình 2 inch, "không có", biểu thị không có mẫu nào có sẵn.
Đối với màn hình 3 inch, Fno dao động từ 1,9 đến 2,5. Tham khảo Phụ lục 1 có thể chọn model ZX3200 3 inch.
Đối với màn hình 4 inch, Fno dao động từ 1,26 đến 2,26. Tham khảo Phụ lục 1 có thể chọn model ZX4150 và ZX4200 4 inch.
Đối với màn hình 6 inch, Fno dao động từ 0,93 đến 2,39. Tham khảo Phụ lục 1, có thể chọn model ZX6100, ZX6150 và ZX6200 6 inch.
II. Xem cửa sổ
Ô màu vàng bên phải là cửa sổ xem, có 2 chức năng chính:
◆Chức năng 1: Xem các mẫu có sẵn dựa trên phạm vi Fno được đề xuất ở bên trái.

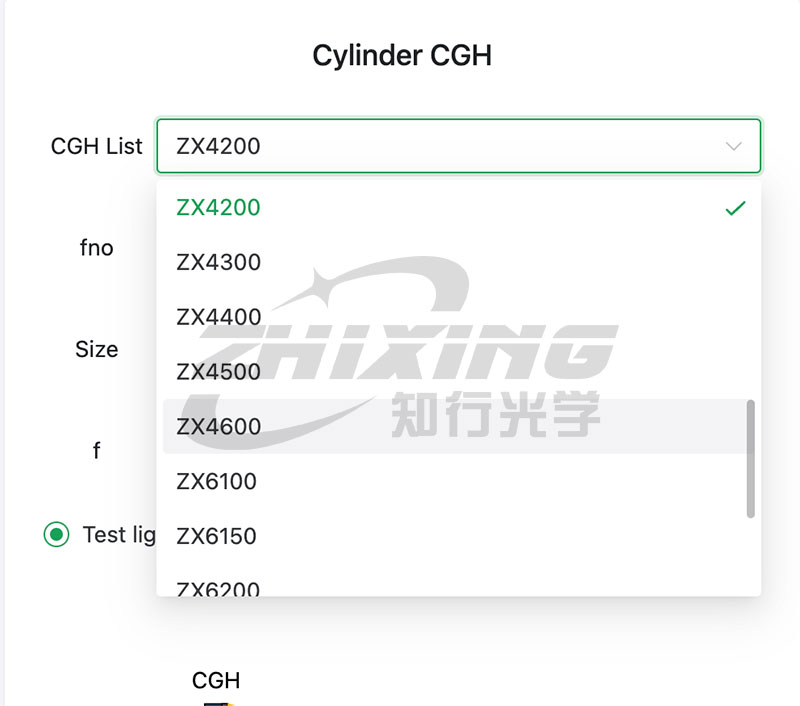

Trong ví dụ này, ZX4200 được chọn từ menu thả xuống trong cột CGHlist. Fno, Size và F được tính toán tự động.
Hình 4: Cửa sổ thả xuống mô hình
Bạn có thể xem hai sơ đồ:

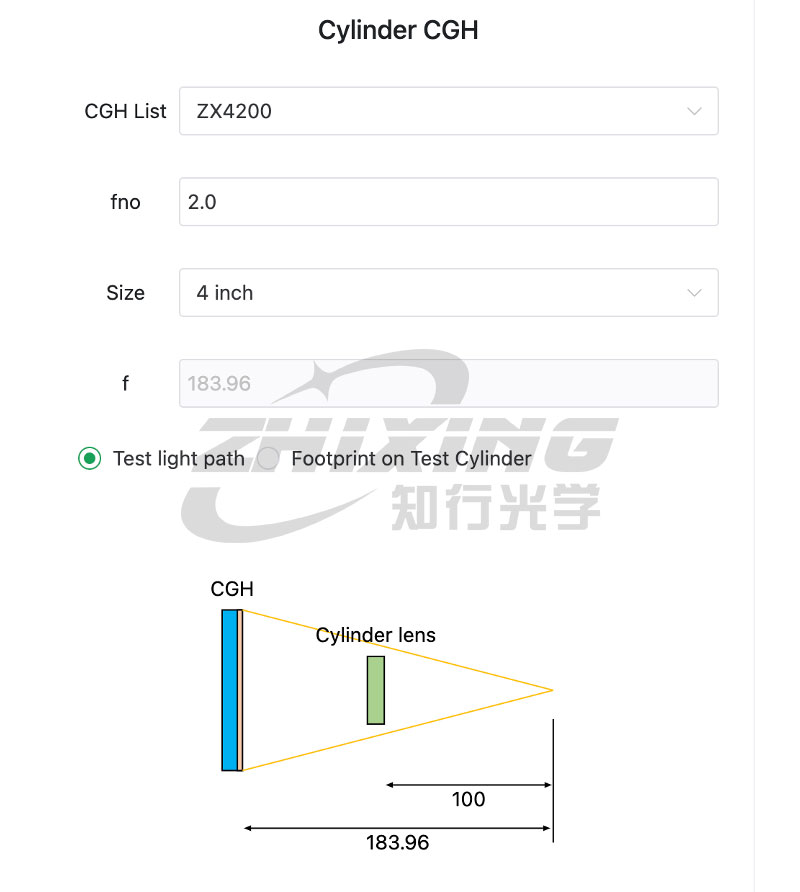

1) Sơ đồ đường dẫn quang (bao gồm thông tin khoảng cách), như trên Hình 5:
Hình 5: Sơ đồ đường dẫn quang thử nghiệm

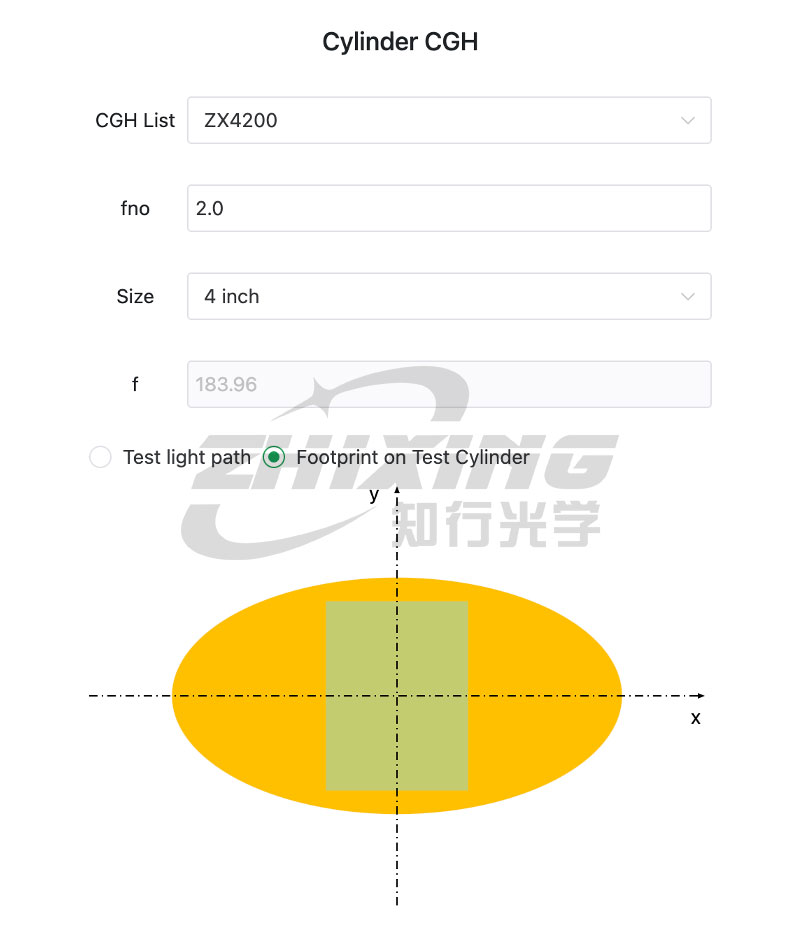

2) Đối với bề mặt lõm trong Hình 1, phạm vi bao phủ điểm của ba mẫu (ZX4100, ZX4150, ZX4200) của CGH hình trụ 4 inch được hiển thị trong Hình 6. Ở phía dưới, tỷ lệ Năng lượng được đưa ra. Giá trị lớn hơn 1 càng nhỏ thì có thể phát hiện được càng nhiều pixel và độ phân giải càng cao. Trong số ba mẫu, ZX4200 có tỷ lệ Năng lượng nhỏ nhất (1,26), cao hơn hai mẫu còn lại.
Hình 6: Bản đồ bao phủ điểm sáng
◆Chức năng 2: Xem các mẫu tùy chỉnh

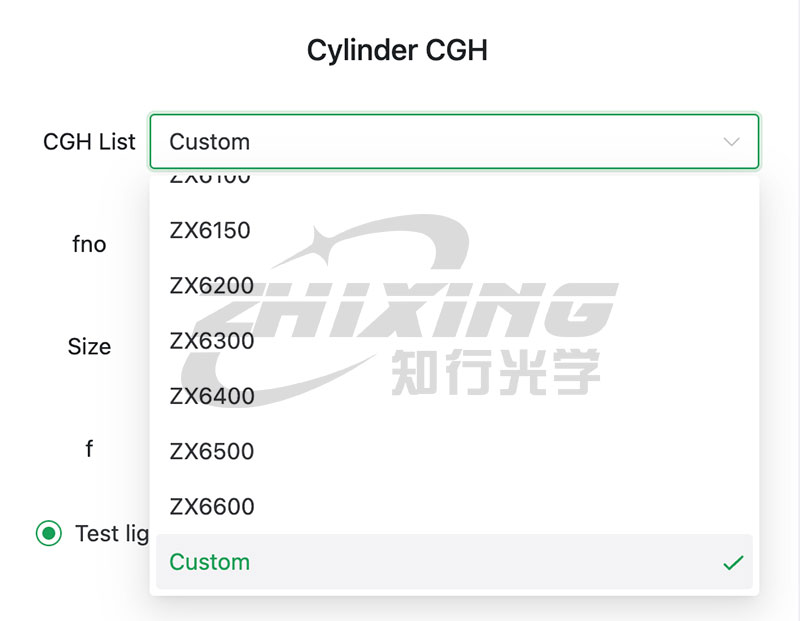

Nếu các mẫu được đề xuất ở bên trái nằm ngoài danh sách mẫu sản phẩm của chúng tôi, chẳng hạn như Fno được đề xuất trong khoảng từ 4.3 đến 4.6 và công ty chúng tôi không có Fno trong phạm vi này, bạn cần tùy chỉnh nó. Chọn "Tùy chỉnh" trong cột CGHlist, như trong Hình 7:
Hình 7: Chọn một mẫu tùy chỉnh

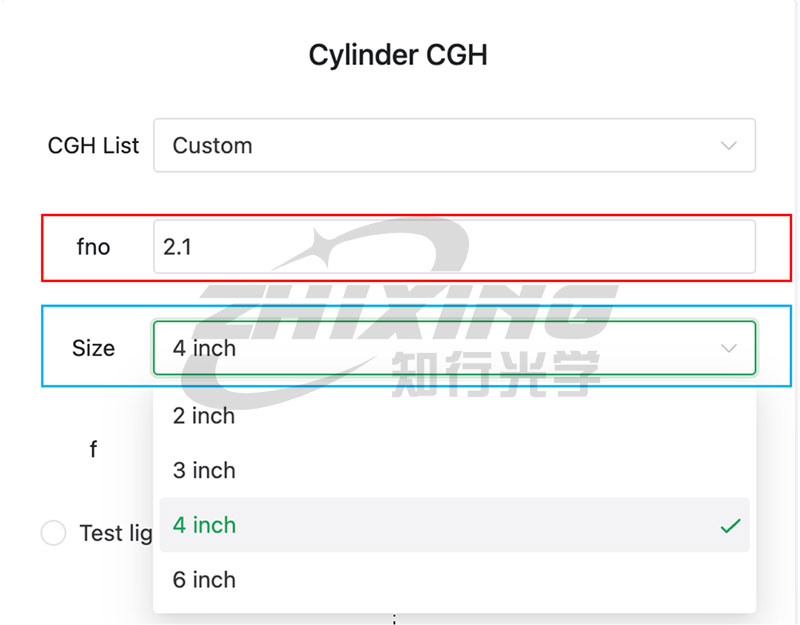

Nhập fno vào hộp màu đỏ và chọn mô hình trong hộp màu xanh. Trong ví dụ này, phạm vi khuyến nghị cho Fno 4 inch là [1,35 2,37]. Bạn có thể xác định fno=2.1.
Hình 8: Ví dụ về mục nhập cửa sổ tùy chỉnh
Dựa trên số kiểu máy tùy chỉnh, bạn có thể xem sơ đồ đường dẫn quang và sơ đồ bao phủ điểm sáng để xác định xem có thể kiểm tra ống kính hình trụ bằng cách sử dụng kiểu máy tùy chỉnh hay không.
Phụ lục 1: Danh sách các mẫu CGH hình trụ
Giải thích cách đặt tên mô hình: ZX-ABCD: A: Biểu thị kích thước của hình trụ CGH; BCD: Biểu thị Fno của hình trụ CGH.
Ví dụ 1: Model ZX4200: 4 inch; Số: 2.0
Ví dụ 2: Model ZX6100: 6 inch; Số: 1.0
Danh sách các mẫu CGH có kích cỡ khác nhau như sau:

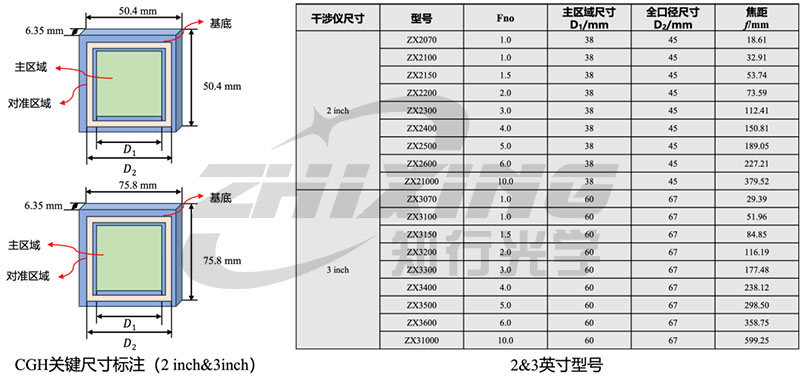

Bảng 1: Các thông số chính của CGH trụ 2 inch & 3 inch

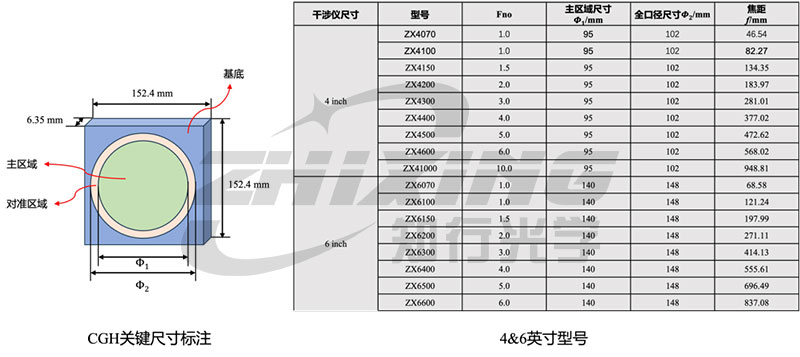

Bảng 2: Các thông số chính của CGH trụ 4 inch & 6 inch
