Kẻ giết người ẩn giấu #1: Biến dạng chuyển tham chiếu – Ngăn chặn nghiêm ngặt các phép đo “Tư thế bất hợp pháp” trong Khu vực căn chỉnh. Trong logic kỹ thuật của thử nghiệm CGH, liên kết truyền tham chiếu cực kỳ nghiêm ngặt: mặt sóng giao thoa kế → được chuyển đến bề mặt nhiễu xạ CGH → cuối cùng được chuyển đến thấu kính được thử nghiệm. Đây là một chuỗi hình học được kết nối với nhau. Trong quá trình hỗ trợ sau bán hàng, chúng tôi thường nhận thấy rằng trong dữ liệu đo lường do khách hàng gửi, khu vực căn chỉnh CGH chứa đầy các vân giao thoa dày đặc. Trạng thái này có nghĩa là CGH không ở tư thế vật lý theo yêu cầu của thiết kế; tham chiếu đã bị căn chỉnh sai từ bước đầu tiên (giao thoa kế đến CGH). Bất kỳ dữ liệu bề mặt nào được đo theo “tư thế bất hợp pháp” này không chỉ hoàn toàn không chính xác mà còn gây hiểu lầm nghiêm trọng cho việc phân tích vấn đề tiếp theo, thể hiện một phương pháp kỹ thuật hết sức thiếu nghiêm ngặt.

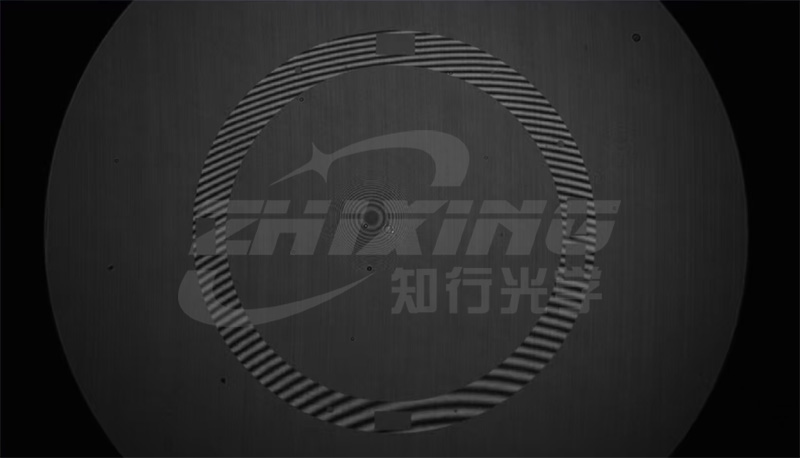

Sơ đồ căn chỉnh sai lệch
Biện pháp đối phó: Buộc khóa tham chiếu và quay lại quy trình vận hành "không viền". Để đảm bảo tính xác thực và hợp lệ của dữ liệu đo, phải thiết lập tư duy vận hành “ưu tiên tư thế”: Vùng căn chỉnh là một “lệnh”: Vùng căn chỉnh trên CGH là mẫu phản hồi duy nhất đảm bảo mối quan hệ không gian giữa giao thoa kế và CGH. Các rìa ở khu vực này phải được điều chỉnh về trạng thái "không có rìa" hoặc càng thưa càng tốt bằng cách tinh chỉnh tư thế CGH. Tuân thủ nghiêm ngặt tư thế của hướng dẫn sử dụng: Người vận hành phải tuân thủ nghiêm ngặt tư thế ban đầu được xác định trong hướng dẫn sử dụng trong quá trình thiết lập và điều chỉnh. Nhiều vân trong khu vực căn chỉnh cho thấy rằng độ cao, góc phương vị hoặc độ lệch tâm của CGH vẫn chưa đạt đến 0; việc thu thập dữ liệu hoàn toàn bị cấm trong những điều kiện này. Đảm bảo tính duy nhất của tham chiếu vật lý: Chỉ khi các vân trong vùng căn chỉnh được giảm xuống trạng thái thưa thớt nhất trong giới hạn vật lý thì mới có thể chứng minh được rằng CGH đang ở trạng thái đo tiêu chuẩn được thiết kế. Dữ liệu được ghi lại tại thời điểm này phản ánh chân thực độ lệch mặt sóng do ống kính được thử nghiệm gây ra.
Kẻ giết người giấu mặt thứ hai: Gương "Biến dạng lực"—Nguồn gốc của chứng loạn thị bị bỏ qua. Nếu vấn đề căn chỉnh đang hoạt động thì vấn đề này trực tiếp chỉ ra đối tượng đang được kiểm tra. Nhiều gương phi cầu, để đạt được trọng lượng nhẹ hoặc đáp ứng các yêu cầu thiết kế quang học cụ thể, thường có tỷ lệ khung hình lớn hoặc được làm bằng vật liệu có độ cứng tương đối hạn chế. Khi những chiếc gương này được giữ bằng dụng cụ hoặc được đặt bằng các phương pháp hỗ trợ cụ thể, trọng lực và ứng suất kẹp trực tiếp gây ra biến dạng trên thân gương. Kết quả là gì? Loạn thị. Và chứng loạn thị này là có thật và hiện hữu trên thực tế – chiếc gương thực sự bị “ép” thành chứng loạn thị. CGH (Gương có tổng trọng lượng đã được hiệu chỉnh) phát hiện nó với độ nhạy cao, nhưng vấn đề không nằm ở CGH, cũng như lớp hoàn thiện bề mặt của gương, mà là ở "cách bạn sửa chiếc gương này". Nhiều trường hợp loạn thị “không thể điều chỉnh” tại chỗ thực chất là do phương pháp hỗ trợ không đúng. Giải pháp: Hai bước để xác định thủ phạm. Đầu tiên, tập trung vào sự phù hợp về độ cứng của gương và hệ thống dụng cụ. Đối với những chiếc gương có tỷ lệ khung hình lớn, việc thiết kế và xác minh công cụ kiểm tra phải được coi trọng như chính việc sản xuất gương. Nếu bạn liên tục đo độ loạn thị thông thường, trước tiên hãy kiểm tra dụng cụ và phương pháp hỗ trợ. Thứ hai, sử dụng phương pháp chẩn đoán đơn giản nhưng cực kỳ hiệu quả để xác nhận nguyên nhân gốc rễ — phương pháp kiểm tra CGH luân phiên. Giữ gương và vật cố định ở cùng một vị trí, xoay CGH theo một góc nhất định (ví dụ: 90°). Nếu hướng loạn thị trong giao thoa kế không thay đổi thì bản thân CGH không phải là vấn đề; loạn thị bắt nguồn từ gương hoặc thiết bị cố định, vì vậy hãy tiếp tục kiểm tra phương pháp kẹp. Nếu hướng loạn thị quay đồng bộ với CGH thì vấn đề nằm ở chính CGH. Thử nghiệm này chỉ mất vài phút nhưng có thể loại bỏ ngay lập tức sự nghi ngờ về CGH, tập trung điều tra vào nguồn gốc thực sự của vấn đề, khiến nó trở thành một công cụ mạnh mẽ để chẩn đoán tại chỗ.

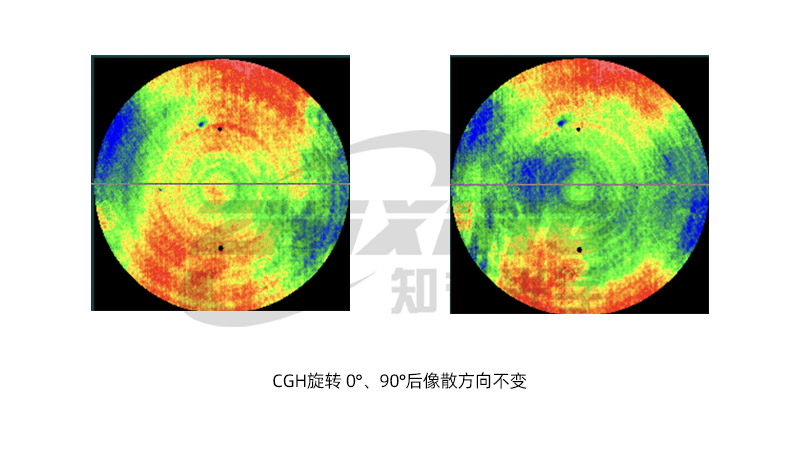

Hướng loạn thị không thay đổi sau khi xoay CGH 0° và 90°.
Kẻ giết người giấu mặt #3: Chiếc gương đang được thử nghiệm không sạch – Ngay cả những thiết bị thử nghiệm tốt nhất cũng dễ bị nhiễm bẩn. Vấn đề này nghe có vẻ đơn giản nhưng khả năng bị bắt là cực kỳ cao, ngay cả những kỹ sư giàu kinh nghiệm hơn đôi khi cũng dễ mắc phải lỗi này hơn. Trong quá trình xử lý, xử lý và kẹp, bề mặt gương chắc chắn sẽ tích tụ dấu vân tay, dầu mỡ, cặn chất lỏng đánh bóng, hạt bụi và thậm chí cả chất bay hơi ngưng tụ từ không khí. Những chất này không thể nhìn thấy bằng mắt thường dưới ánh sáng huỳnh quang, nhưng một khi chúng đi vào đường quang thử nghiệm CGH, chúng sẽ xuất hiện trên giao thoa kế dưới dạng "hố" hoặc "phình" bề mặt cục bộ hoặc tiếng ồn không đều ở quy mô nhỏ. Giải pháp: Thiết lập các quy trình xác minh và làm sạch được tiêu chuẩn hóa. Đừng lấy từ "gần như sạch" làm tiêu chuẩn đánh giá. Đối với gương trước khi kiểm tra chính xác, hãy xác định lựa chọn dung môi rõ ràng (ví dụ: etanol cấp phân tích, axeton), phương pháp lau (kéo, lăn) và các bước xác nhận cuối cùng. Nếu có thể, hãy quét nhanh các khu vực khác nhau của bề mặt gương theo đường quang thử nghiệm. Nếu một "khiếm khuyết" cục bộ biến mất hoặc di chuyển sau khi lau thì đó không phải là vấn đề về hình dạng bề mặt. Thực hiện triệt để bước này có thể tiết kiệm được một lượng thời gian đáng kể dành cho việc đánh bóng không cần thiết. Kẻ giết người giấu mặt thứ 4: Nhiễu xuyên âm trật tự nhiễu xạ – Những “Ánh sáng không mong muốn” CGH về cơ bản là một phần tử quang học nhiễu xạ tạo ra nhiều lệnh nhiễu xạ. Bậc +1 được sử dụng để phát hiện, trong khi bậc 0, -1 và thậm chí cao hơn, nếu không bị cô lập, sẽ đi lạc vào đường quang đo, làm giảm độ tương phản của các vân giao thoa và thậm chí đưa ra thông tin pha sai. Đây thực chất là một vấn đề ở cấp độ thiết kế, nhưng trong thực tế, nó thường biểu hiện dưới dạng “viền mờ”, “độ tương phản kém” và “lỗi”. Giá trị của tần số sóng mang được thiết kế tốt nằm ở việc tách biệt rõ ràng các bậc nhiễu xạ gây nhiễu. Giải pháp: Nếu bạn đã loại trừ các yếu tố khác và các vân vẫn “mờ”, bạn có thể xác nhận sơ đồ thiết kế tần số sóng mang và báo cáo phân tích định lượng về phân tách thứ tự nhiễu xạ với nhà thiết kế CGH. Kẻ giết người giấu mặt thứ năm: Không đủ cân bằng nhiệt – Các phép đo không chính xác với những chiếc gương mới đến Vấn đề này nghe có vẻ đơn giản nhưng lại xảy ra rất thường xuyên. Gương được lấy trực tiếp từ xưởng gia công, bể vệ sinh hoặc tủ bảo quản, nhiệt độ của gương chưa cân bằng hoàn toàn với môi trường thử nghiệm trước khi đưa lên thiết bị cố định để thử nghiệm. Sự chênh lệch nhiệt độ tồn tại bên trong gương và biến dạng nhiệt bề mặt gây ra sự lệch liên tục trong kết quả đo - dữ liệu đo được trong năm phút đầu tiên khác với dữ liệu đo được mười phút sau đó; các vân giao thoa ngay sau khi khởi động và sau khi ổn định gần như giống hệt nhau. Đôi khi, người vận hành nhận thấy dữ liệu không chính xác và loay hoay thực hiện nhiều điều chỉnh khác nhau, nhưng gương thực sự đang "tự chuyển động" —nó đang dần dần đạt đến trạng thái cân bằng nhiệt. Giải pháp: Hãy cho nó thời gian. Thiết lập quy trình bảo quản ở nhiệt độ không đổi trước khi thử nghiệm, đặc biệt đối với những chiếc gương lớn hoặc dày, vì thời gian cân bằng nhiệt có thể lâu hơn nhiều so với những gì bạn mong đợi bằng trực giác. Nếu có thể, hãy sử dụng các phương pháp đo nhiệt độ phụ để xác nhận rằng nhiệt độ của gương đã ổn định trước khi bắt đầu thử nghiệm. Làm thế nào để “bắt ma” một cách có hệ thống? Tóm lại, khi gặp lỗi trong quá trình kiểm tra CGH, hãy cân nhắc việc kiểm tra theo thứ tự sau: Vùng căn chỉnh có được điều chỉnh đúng không? – Nếu vùng căn chỉnh có các vân rất dày đặc thì đường cơ sở ban đầu bị sai sót. Gương có bị biến dạng do vật cố định không? – Kiểm tra phương pháp kẹp; sử dụng phương pháp CGH quay để loại trừ chính CGH trước khi tập trung vào vật cố định hoặc gương. Gương có sạch không? – Làm sạch những khu vực có vết rỗ hoặc chỗ phồng lên trước; đừng vội đánh bóng nếu nó không sạch. Có nhiễu xuyên âm trong các lệnh nhiễu xạ không? – Viền mờ không nhất thiết cho thấy cường độ ánh sáng không đủ; ánh sáng đi lạc có thể có mặt. Gương có cân bằng nhiệt không? – Để nó có đủ thời gian để đạt đến nhiệt độ không đổi; đừng vội vàng quá trình. Thử nghiệm CGH là một môn khoa học nghiêm ngặt và thực hành kỹ thuật tỉ mỉ. Hãy theo dõi chúng tôi để biết thêm các kỹ thuật thực tế trong CGH và thử nghiệm bề mặt phi cầu. Những vấn đề kỳ lạ nào khác mà bạn gặp phải tại chỗ mà bạn không thể giải quyết được? Hãy chia sẻ kinh nghiệm của bạn trong phần bình luận.
