Trong lĩnh vực đo lường quang học đang phát triển nhanh chóng,Xi lanh CGH Nullsđã nổi lên như những công cụ không thể thiếu để kiểm tra và hiệu chuẩn độ chính xác của các bề mặt hình trụ và hình cầu. Bằng cách thay thế các thiết lập cơ học phức tạp bằng hình ảnh ba chiều do máy tính tạo ra (CGH), các bộ hiệu chỉnh null này cho phép xác minh bề mặt cực kỳ chính xác trong các hệ thống quang học cao cấp như kính thiên văn, ống kính máy ảnh và dụng cụ kiểm tra bán dẫn. Bài viết này tìm hiểuLàm sao, Tại sao, VàGìlàm cho CGH Xi lanh Nulls trở nên quan trọng đối với các ngành công nghiệp đang tìm kiếm các giải pháp thử nghiệm có độ chính xác dưới micron và hiệu quả về chi phí, đồng thời nêu bật sự xuất sắc chuyên nghiệp củaCông ty TNHH Công nghệ quang học Zhixing Ninh Ba, một nhà sản xuất hàng đầu trong lĩnh vực này.
Nulls xi lanh CGH là gì?
Nulls xi lanh CGH hoạt động như thế nào và tại sao chúng lại quan trọng?
Thông số sản phẩm và thông số kỹ thuật
Ưu điểm ứng dụng và hiệu suất
Giới thiệu về Công ty TNHH Công nghệ Quang học Zhixing Ninh Ba
Câu hỏi thường gặp - Mọi điều bạn cần biết về Nulls xi lanh CGH
Tóm tắt và liên hệ với chúng tôi
Xi lanh CGH Nullslà các thành phần quang học ba chiều chuyên dụng được thiết kế để kiểm tra và xác minh hình dạng bề mặt của các thành phần quang học hình trụ hoặc hình cầu. Thay vì dựa vào các bề mặt tham chiếu cơ học truyền thống, các thiết bị này sử dụng hình ba chiều được tính toán chính xác để tạo ra mặt sóng tham chiếu. Khi mặt sóng ba chiều này tương tác với bề mặt thử nghiệm, mọi sai lệch so với hình dạng lý tưởng sẽ hiển thị dưới dạng hình ảnh giao thoa.
Kết quả là đánh giá ngay lập tức, có độ phân giải cao về độ chính xác của bề mặt quang học mà không cần đến thấu kính rỗng cơ học đắt tiền.Xi lanh CGH Nullsđưa độ chính xác kỹ thuật số vào thử nghiệm quang học—mang lại tính linh hoạt, khả năng lặp lại và lỗi thiết lập tối thiểu.
Nguyên lý làm việc của Xi lanh CGH Nullsnằm trong quang học nhiễu xạ. Hình ba chiều do máy tính tạo ra được mã hóa với mẫu pha tương ứng với hình dạng lý tưởng của bề mặt quang học hình trụ đang được thử nghiệm. Khi một chùm tia laser đi qua hoặc phản xạ khỏi hình ảnh ba chiều này, nó sẽ tạo ra một mặt sóng khớp chính xác với hình dạng quang học lý thuyết.
Khi mặt sóng CGH và mặt sóng của bề mặt thử nghiệm chồng lên nhau, bất kỳ sự không hoàn hảo nào cũng xuất hiện dưới dạng các mẫu rìa. Những vân này cho phép các kỹ sư quang học phát hiện những sai lệch về độ cong, sự thẳng hàng hoặc độ nhẵn bề mặt với độ chính xác nanomet.
Chúng loại bỏ sự cần thiết của các ống kính rỗng đắt tiền, nặng và dễ vỡ.
Chúng đơn giản hóa việc kiểm tra các hình học phức tạp.
Chúng cung cấp dữ liệu đáng tin cậy trong thời gian ngắn hơn, nâng cao hiệu quả sản xuất.
Chúng đảm bảo độ chính xác dưới bước sóng cho các ngành như hàng không vũ trụ, quốc phòng và quang học chính xác.
Trong một thế giới nơi sự chính xác quyết định thành công,Xi lanh CGH Nulls cung cấp cầu nối giữa mục đích thiết kế và hiệu suất quang học trong thế giới thực.
Hiệu suất của mộtXi lanh CGH Nullphụ thuộc vào tiêu chuẩn chế tạo chính xác. Dưới đây là các thông số kỹ thuật chính xác định chất lượng và hiệu suất:
| tham số | Đặc điểm kỹ thuật | Sự miêu tả |
|---|---|---|
| Vật liệu | Silica / thạch anh hợp nhất | Độ trong suốt cao và độ giãn nở nhiệt thấp |
| Phạm vi bước sóng | 405nm – 1064nm | Tương thích với hầu hết các giao thoa kế |
| Độ chính xác bề mặt | λ/20 hoặc cao hơn | Đảm bảo độ chính xác dưới nanomet |
| Phạm vi đường kính | 25mm – 300mm | Có thể tùy chỉnh cho các thiết lập quang học khác nhau |
| Loại mẫu | Nhị phân / Đa cấp | Tối ưu hóa dựa trên yêu cầu của khách hàng |
| Tùy chọn lắp | Lịch thi đấu / tấm tùy chỉnh | Tích hợp linh hoạt với các hệ thống kiểm tra |
| Tài sản | Giá trị | Ghi chú |
|---|---|---|
| Độ chính xác pha | λ/50 | Độ trung thực cao của mặt sóng thiết kế |
| Hiệu suất nhiễu xạ | ≥ 90% | Đảm bảo các mẫu giao thoa mạnh mẽ và rõ ràng |
| Nhiệt độ hoạt động | -20°C đến +80°C | Ổn định trên các môi trường khác nhau |
| Điều kiện lưu trữ | Khô ráo, không bụi | Bảo vệ bề mặt hình ba chiều |
| Khả năng tương thích kiểm tra | Hệ thống Zygo, 4D, Trioptics | Tương thích toàn cầu với các thương hiệu lớn |
MỗiXi lanh CGH Nullđược thiết kế và thử nghiệm với hiệu chuẩn có thể truy nguyên theo tiêu chuẩn đo lường quốc tế, đảm bảo độ chính xác và độ lặp lại nhất quán.
Xi lanh CGH Nullsđược sử dụng trong các ứng dụng quang học đa dạng, bao gồm:
Kiểm tra và căn chỉnh ống kính hình trụ
Xác minh gương phi cầu
Hiệu chuẩn lắp ráp hệ thống quang học
Đánh giá bề mặt wafer bán dẫn
Thử nghiệm sản xuất quang học hàng không vũ trụ
Độ chính xác– Đạt được độ chính xác ở cấp độ nanomet trong phân tích mặt sóng.
Hiệu quả– Giảm 60% thời gian xét nghiệm so với phương pháp truyền thống.
Hiệu quả chi phí– Loại bỏ sự cần thiết của nhiều ống kính null cơ học.
Tính linh hoạt– Dễ dàng tùy chỉnh cho các thiết kế quang học khác nhau.
Truy xuất nguồn gốc– Tương thích với các giao thoa kế tiêu chuẩn công nghiệp để dễ dàng tích hợp.
Công ty TNHH Công nghệ quang học Zhixing Ninh Balà nhà sản xuất được công nhận trên toàn cầu chuyên về các dụng cụ kiểm tra quang học có độ chính xác cao, các thành phần ảnh ba chiều và giải pháp đo lường. Với nhiều thập kỷ kinh nghiệm trong thiết kế và sản xuất quang học, công ty đã tạo dựng được danh tiếng vững chắc về sự đổi mới, độ tin cậy và chuyên môn kỹ thuật trong lĩnh vựcXi lanh CGH Nullsvà đo lường ba chiều.

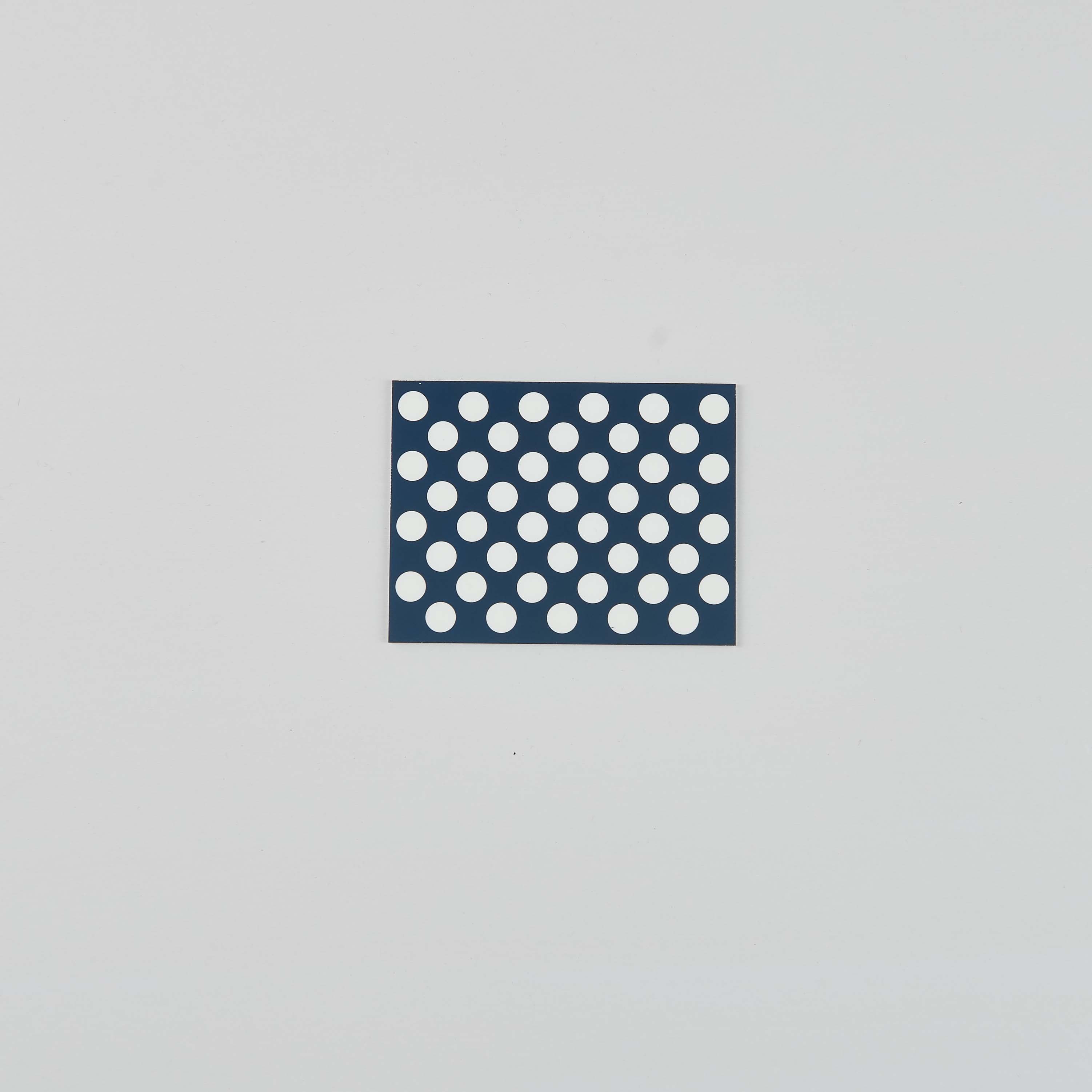

Công ty TNHH Công nghệ quang học Zhixing Ninh Balà một doanh nghiệp công nghệ tập trung vào nghiên cứu và phát triển các thiết bị quang học, chẳng hạn như Bảng hiệu chỉnh thị giác máy, Thước đo vạch thủy tinh quang học, Mặt nạ ảnh, v.v. Người sáng lập công ty tốt nghiệp Viện khoa học máy móc Chunguang Khoa học Trung Quốc. Nhóm nghiên cứu và phát triển cốt lõi bao gồm một số bác sĩ tốt nghiệp Học viện Quang học và Điện tử Trường Xuân, Đại học Chiết Giang, Viện Công nghệ Bắc Kinh và các trường quang điện tử nổi tiếng khác trong nước.
Công tycó thể hoàn thành thiết kế hệ thống quang học, xử lý bề mặt phi cầu, sản xuất máy dò bề mặt phi cầu (CGH), phát triển bảng hiệu chuẩn thị giác máy và các nhu cầu khác theo nhu cầu của khách hàng, trong máy dò bề mặt phi cầu (CGH) có quyền sở hữu trí tuệ độc lập, phá vỡ sự độc quyền của các đối tác nước ngoài trong công nghệ này. Trong sự phát triển của các bảng hiệu chuẩn và nhiều doanh nghiệp nổi tiếng trong và ngoài nước để duy trì sự hợp tác lâu dài. Văn hóa doanh nghiệp của chúng tôi là tìm kiếm kiến thức mới, tìm kiếm sự thật từ thực tế, thiết lập các tiêu chuẩn bằng ánh sáng, thiết lập mối liên hệ với sản phẩm và phục vụ khách hàng một cách chân thành.
Các cơ sở sản xuất của công ty được trang bị hệ thống hiệu chuẩn in thạch bản, lớp phủ và giao thoa kế tiên tiến, đảm bảo mọi sản phẩm đều đáp ứng các tiêu chuẩn quốc tế về độ chính xác quang học. Đội ngũ kỹ sư quang học và chuyên gia đo lường của Ninh Ba Zhixing hợp tác chặt chẽ với khách hàng để cung cấp các giải pháp tùy chỉnh cho các phòng thí nghiệm R&D, tổ chức hàng không vũ trụ và nhà sản xuất quang học trên toàn thế giới.
Câu 1: CGH Xi lanh Null được sử dụng để làm gì?
A1: Nó được sử dụng để đo và xác minh độ chính xác bề mặt của các thành phần quang học hình trụ hoặc hình cầu trong quá trình sản xuất hoặc thử nghiệm.
Câu 2: Nulls Xi lanh CGH chính xác đến mức nào?
Trả lời 2: Thông thường, chúng đạt được độ chính xác pha λ/50, đảm bảo xác minh bề mặt ở mức dưới nanomet.
Câu 3: Chúng hỗ trợ phạm vi bước sóng nào?
Trả lời 3: Hầu hết các Nulls xi lanh CGH hoạt động trong phạm vi 405–1064nm, tương thích với nhiều giao thoa kế khác nhau.
Q4: Tôi có thể tùy chỉnh thiết kế không?
Đ4: Có. Công ty TNHH Công nghệ Quang học Ninh Ba Zhixing cung cấp các mẫu, đường kính và tùy chọn lắp đặt được tùy chỉnh hoàn toàn.
Câu 5: Chúng có tương thích với các giao thoa kế thông thường không?
A5: Chắc chắn rồi. Chúng có thể được tích hợp với Zygo, 4D và các hệ thống tiêu chuẩn khác.
Câu 6: Vật liệu nào được sử dụng để chế tạo?
A6: Silica hoặc thạch anh nung chảy được sử dụng để đảm bảo độ ổn định nhiệt và độ rõ quang học.
Câu hỏi 7: Nulls xi lanh CGH được lưu trữ hoặc bảo trì như thế nào?
Câu trả lời 7: Bảo quản chúng trong môi trường khô ráo, không có bụi và sử dụng găng tay sạch để bảo vệ họa tiết ba chiều.
Q8: Họ cải thiện hiệu quả sản xuất bằng cách nào?
Đáp 8: Chúng giảm đáng kể thời gian thiết lập và loại bỏ nhu cầu sử dụng nhiều hệ thống quang học tham chiếu cơ học.
Q9: Chúng có phù hợp với môi trường nhiệt độ cao không?
Câu trả lời 9: Có, hầu hết các thiết kế đều ổn định trong khoảng từ -20°C đến +80°C.
Câu hỏi 10: Tôi có thể đặt hàng Nulls xi lanh CGH ở đâu?
A10: Bạn có thể liên hệ trực tiếpCông ty TNHH Công nghệ quang học Zhixing Ninh Bađể được tư vấn, báo giá và kỹ thuật.
Trong môi trường sản xuất quang học cạnh tranh ngày nay,Xi lanh CGH Nullsđang thay đổi cách kiểm tra và xác nhận quang học chính xác. Bằng cách cung cấp độ chính xác kỹ thuật số, tiết kiệm chi phí và hiệu quả vận hành, chúng thể hiện bước nhảy vọt quan trọng đối với kỹ thuật quang học.
Công ty TNHH Công nghệ quang học Zhixing Ninh Balà đối tác đáng tin cậy cho các doanh nghiệp đang tìm kiếm các giải pháp kiểm tra quang học tùy chỉnh đáp ứng các tiêu chuẩn quốc tế cao nhất. Cho dù bạn yêu cầu các giá trị rỗng ảnh ba chiều tiêu chuẩn hay các thiết kế được thiết kế riêng cho các hệ thống quang học độc đáo, đội ngũ chuyên gia của họ đều cung cấp hỗ trợ kỹ thuật toàn diện.
📩Liên hệChúng ta:
Để được tư vấn kỹ thuật, tùy chỉnh sản phẩm hoặc đặt hàng số lượng lớnXi lanh CGH Nulls, vui lòng liên hệ với đội ngũ chuyên nghiệp tạiCông ty TNHH Công nghệ quang học Zhixing Ninh Bathông qua trang web hoặc email chính thức của họ. Trải nghiệm độ chính xác, độ tin cậy và sự đổi mới trong mọi giải pháp quang học.
-
