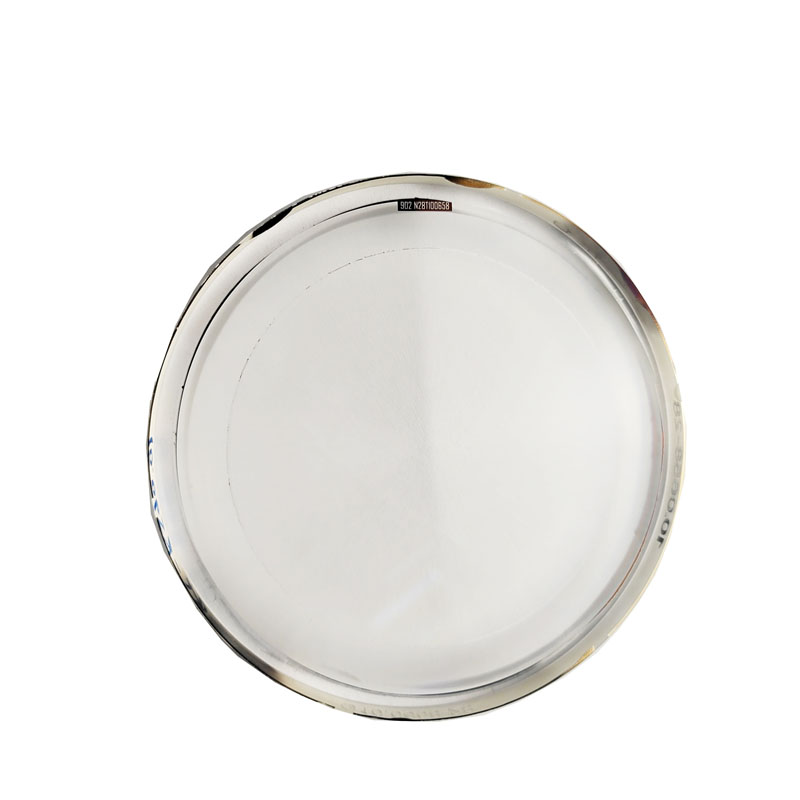

Bộ sửa lỗi CGH Null(Bộ chỉnh sửa ảnh ba chiều do máy tính tạo ra) là thiết bị kiểm tra quang học tiên tiến dùng để đo và hiệu chỉnh quang sai trong các hệ thống quang học chính xác, chẳng hạn như thấu kính hoặc gương phi cầu và dạng tự do. Họ sử dụng công nghệ dựa trên nhiễu xạ để tạo ra các mặt sóng phù hợp hoàn hảo với hình dạng lý tưởng của thành phần quang học đang được thử nghiệm, cho phép thử nghiệm không có độ chính xác cao.
Bộ sửa lỗi CGH Null hoạt động bằng cách sử dụng hình ảnh ba chiều do máy tính tạo ra—cách tử nhiễu xạ chính xác—để tạo ra mặt sóng tham chiếu. Khi ánh sáng laser đi qua CGH, nó sẽ nhiễu xạ để tạo ra mặt sóng tương ứng với nghịch đảo của quang sai dự kiến của quang học thử nghiệm. Bất kỳ sai lệch nào giữa mặt sóng tham chiếu này và mặt sóng thực tế được phản xạ từ bề mặt thử nghiệm đều được ghi lại bằng máy dò, chẳng hạn như giao thoa kế. Những sai lệch này được phân tích để định lượng sai số trên bề mặt quang học.
Nguyên tắc làm việc chính bao gồm:
Kết hợp mặt sóng: CGH tạo ra mặt sóng tùy chỉnh “loại bỏ” hình dạng lý tưởng của quang học thử nghiệm, biến mặt sóng phản xạ thành một tham chiếu hình cầu phẳng hoặc đơn giản để dễ dàng đo.
Hiệu chuẩn dựa trên nhiễu xạ: Ảnh ba chiều được thiết kế với các mẫu chính xác hướng ánh sáng theo các thứ tự cụ thể, với thứ tự nhiễu xạ đầu tiên được sử dụng để thử nghiệm.
Ánh xạ lỗi độ phân giải cao: Dữ liệu giao thoa kế cung cấp hồ sơ lỗi bề mặt chi tiết, cho phép đánh bóng hoặc căn chỉnh hiệu chỉnh.
Của chúng tôiBộ sửa lỗi CGH Nullđược thiết kế để có độ chính xác tối đa và khả năng tương thích với các giao thoa kế tiêu chuẩn công nghiệp. Dưới đây là các thông số chính của sản phẩm:
Các tính năng chính:
Hiệu suất nhiễu xạ > 35% ở bậc đầu tiên
Độ chính xác của mặt sóng dưới nanomet
Tương thích với bước sóng 632,8 nm (laser HeNe) hoặc 1064 nm (laser IR)
Được thiết kế tùy chỉnh cho từng quang học cụ thể
Chất liệu: Chất nền silica hoặc thạch anh nung chảy
Phạm vi kích thước: đường kính 25 mm đến 500 mm
Bảng tham số:
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Độ chính xác của mặt sóng | < λ/50 RMS (λ = 632,8 nm) |
| Dung sai căn chỉnh | < 10 arcsec ở độ nghiêng và độ lệch |
| Độ chính xác của vị trí dòng | < 50nm |
| Khả năng tương thích với tia laze | HeNe, IR hoặc nguồn laser nhìn thấy được |
| Khoảng cách hoạt động | Có thể tùy chỉnh từ 50 mm đến 2000 mm |
| Chất lượng bề mặt | đào 10-5 |
Bộ sửa lỗi CGH Null rất cần thiết trong ngành hàng không vũ trụ, thiên văn học và hình ảnh cao cấp để xác nhận kính thiên văn lớn, quang học in thạch bản EUV và gương chính xác. Khả năng kiểm tra các bề mặt quang học phức tạp mà không cần thấu kính null vật lý khiến chúng trở nên linh hoạt và tiết kiệm chi phí.
Sản phẩm của chúng tôi kết hợp kiến thức chuyên môn kỹ thuật quang học hàng thập kỷ với quy trình sản xuất in thạch bản hiện đại. Mỗi CGH được thiết kế và xác minh tỉ mỉ để đảm bảo độ chính xác có thể theo dõi và kết quả có thể lặp lại.
Nếu bạn rất quan tâm đếnCông nghệ quang học Zhixing Ninh Basản phẩm của hoặc có bất kỳ câu hỏi nào, xin vui lòngliên hệ với chúng tôi.
