I. Kiểm tra truyền thống: Bị mắc kẹt giữa "Tấm thử nghiệm" và "Dây chuyền"
Trong một thời gian dài, việc kiểm tra hình dạng bề mặt của thấu kính hình trụ chủ yếu dựa vào các phương pháp truyền thống sau, nhưng chúng ngày càng không đáp ứng được nhu cầu của ngành công nghiệp có độ chính xác cao hiện đại:
1. Phương pháp tấm thử: Phương pháp cổ xưa này dựa vào các kỹ thuật viên lành nghề quan sát các vân giao thoa (vòng Newton). Vì là phép đo dựa trên tiếp xúc nên dễ làm trầy xước bề mặt thấu kính đắt tiền; hơn nữa, mẫu chỉ có thể đưa ra phán đoán định tính, không thể cung cấp dữ liệu hình dạng bề mặt kỹ thuật số dưới nanomet định lượng và không thể đáp ứng nhu cầu của bề mặt hình cầu và hình trụ.
2. Quét đường viền: Trò chơi “Điểm-điểm” đắt tiền và nút thắt hiệu quả
Quét đường viền liên hệ (Thiết bị tiêu biểu: Panasonic UA3P)
Quét đường viền không tiếp xúc (Thiết bị đại diện: LUPHOScan, DUI, Hà Lan)
Điểm yếu cốt lõi: Thiết bị đắt tiền, dẫn đến gánh nặng khấu hao quá lớn đối với các nhà sản xuất chế biến nhỏ.
II. Giải pháp CGH: "Tiêu chuẩn hoàn hảo" cho việc giảm kích thước
Giải quyết các điểm yếu nêu trên, giải pháp kiểm tra CGH hình trụ (Ống kính tiêu chuẩn hình trụ) của Zhixing Optics cung cấp cho bộ xử lý một lựa chọn hiệu quả về mặt chi phí với ưu điểm là độ chính xác cao, chi phí thấp và hiệu quả cao.
1. Độ chính xác phát hiện dưới nanomet
Logic cốt lõi của CGH là sử dụng nguyên lý nhiễu xạ ba chiều để "xoắn" chính xác mặt sóng tiêu chuẩn (mặt phẳng hoặc hình cầu) do giao thoa kế phát ra thành mặt sóng hình trụ khớp hoàn hảo với bề mặt hình trụ đo được. Thông qua tính năng phát hiện "bù bằng 0" này, phép đo phức tạp ban đầu của các bề mặt hình trụ phi cầu trở nên đơn giản và trực quan như kiểm tra một gương phẳng. Zhixing Optics, thông qua các quy trình khắc được tối ưu hóa, có thể kiểm soát lỗi sản xuất của chính CGH đến cấp độ nm, mang đến cho khách hàng độ chính xác phát hiện tối đa.
2. Mảng toàn trường, nói lời tạm biệt với "Người mù và voi"
Không giống như máy đo biên dạng, kiểm tra CGH không tiếp xúc. Dưới trường quan sát của giao thoa kế, hình dạng bề mặt tổng thể của gương hình trụ, các khuyết tật cục bộ và thậm chí cả những biến dạng nhỏ dọc theo trục dài đều có thể nhìn thấy rõ ràng.
3. Điều chỉnh nhanh chóng và giảm chi phí
"Công nghệ xử lý CGH lai" độc đáo của Zhixing Optics tích hợp các dấu căn chỉnh loại biên độ có độ tương phản cao trên đế CGH. Điều này làm giảm quá trình căn chỉnh giao thoa kế và CGH cực kỳ tẻ nhạt trước đây xuống cấp độ thứ hai. Kết hợp với các thiết bị kiểm tra nhanh đã phát triển của chúng tôi, nó đạt được hiệu suất thủ công UPH 60 (60 chiếc mỗi giờ), giảm đáng kể chi phí cho mỗi chiếc được kiểm tra.
III. Thống nhất giữa kiến thức và hành động: Sức mạnh sâu xa trong việc kiểm tra thấu kính hình trụ
Tại Zhixing Optics, chúng tôi hiểu sâu sắc nỗ lực nghiên cứu và giá trị công nghiệp đằng sau mỗi thấu kính hình trụ. Để thu hẹp hoàn toàn khoảng cách cuối cùng từ "thiết kế trong phòng thí nghiệm" đến "sản xuất hàng loạt công nghiệp", Zhixing Optics đã thiết lập một con hào công nghệ toàn diện trong lĩnh vực CGH hình trụ:
1. Phạm vi thông số kỹ thuật đầy đủ, đẩy giới hạn tham số
Để thích ứng với các nhu cầu khác nhau từ quang học micro-nano đến máy ảnh không gian khẩu độ lớn, Zhixing Optics đã thành lập một thư viện loạt sản phẩm được tiêu chuẩn hóa. Chúng tôi cung cấp đầy đủ các kích cỡ đế, bao gồm 2 inch, 3 inch, 4 inch, 6 inch và thậm chí 9 inch. Về các thông số quang học quan trọng, CGH hình trụ của Zhixing Optics có thể đạt Fno tối thiểu là 0,7, có thể dễ dàng đáp ứng các thách thức thử nghiệm về khẩu độ số lớn và gương hình trụ phi cầu có độ dốc cao, lấp đầy khoảng trống trong thử nghiệm gương hình trụ cực nhanh trong nước.
Giấy chứng nhận sản phẩm mới công nghiệp
2. Trao quyền kỹ thuật số: Công cụ lựa chọn tự phát triển
Đối mặt với các thông số phi cầu phức tạp, làm thế nào để nhanh chóng tìm được CGH phù hợp nhất? Zhixing Optics đã phát triển một công cụ lựa chọn trực tuyến chuyên dụng cho CGH hình trụ. Người dùng chỉ cần nhập bán kính cong và khẩu độ hiệu dụng của ống kính và giải pháp lựa chọn sẽ được cung cấp sau vài giây. Điều này làm giảm đáng kể chi phí liên lạc trong giai đoạn đầu của dự án.

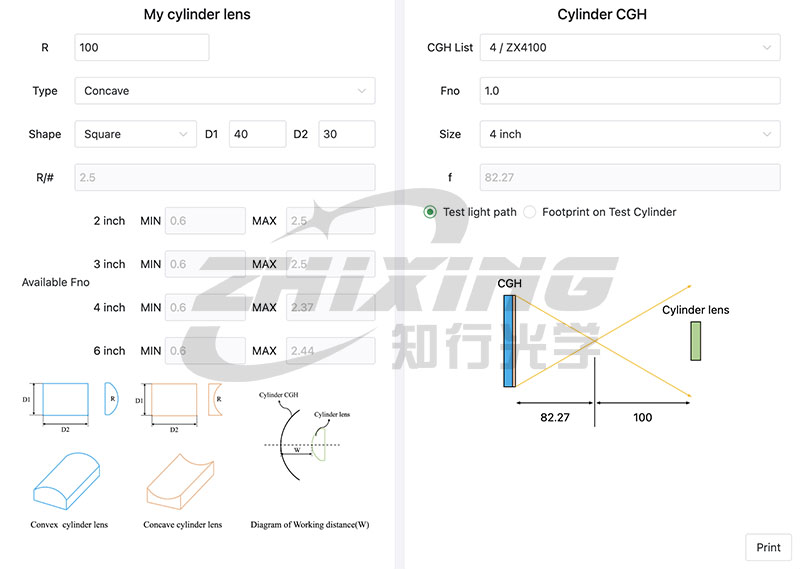

Giao diện lựa chọn CGH hình trụ
3. Phân phối vòng kín: Hệ thống cố định điều chỉnh và lắp ráp chính xác theo chiều
Đo lường chính xác được xác định dựa trên sự căn chỉnh chính xác. Đối với các ứng dụng CGH hình trụ, Zhixing Optics không chỉ cung cấp "cân" mà còn phát triển giải pháp phần cứng hoàn chỉnh:
Thiết bị điều chỉnh sáu chiều chuyên dụng CGH: Thiết bị cố định này có khả năng điều chỉnh mức micron với sáu bậc tự do (6-DOF), cho phép căn chỉnh đồng trục chính xác giữa CGH và trục quang của giao thoa kế.

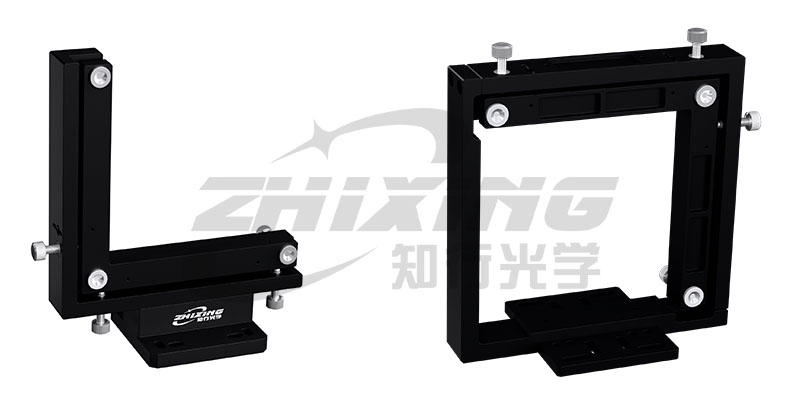

Khung điều chỉnh đa chiều (chiều cao đèn 145mm bên trái, chiều cao đèn 108mm bên phải)
Bộ kẹp chuyên dụng cho thấu kính hình trụ: Chúng tôi đã thiết kế một kẹp chuyên dụng có độ ổn định cao dành cho hình dạng đặc biệt của thấu kính hình trụ, đảm bảo rằng lực căng lên thấu kính được giảm thiểu trong quá trình kiểm tra và hỗ trợ định vị nhanh chóng và có thể lặp lại.

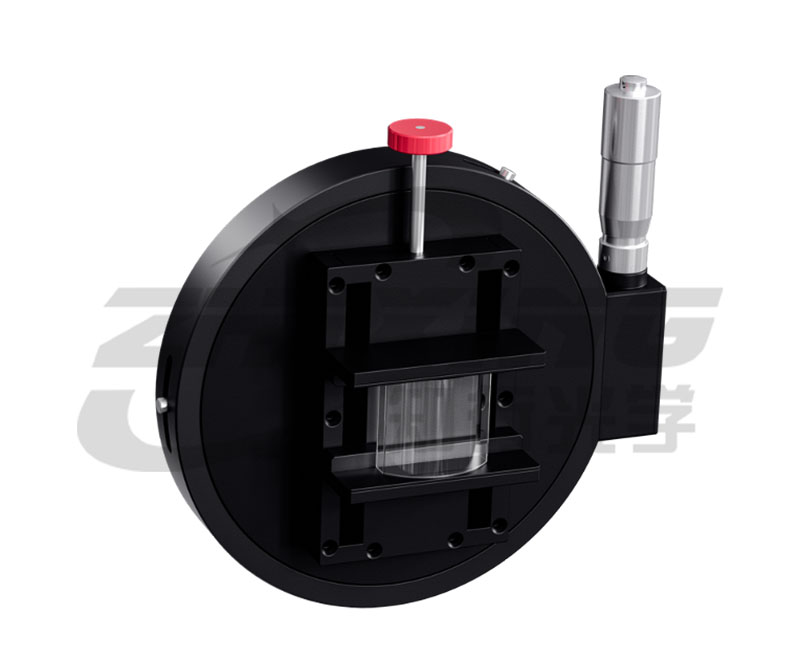

Đồ gá kẹp hình trụ
Cộng tác hiệu quả cao: Kết hợp với các dấu căn chỉnh ba chiều trên CGH, hệ thống công cụ này mô-đun hóa và tiêu chuẩn hóa quy trình điều chỉnh và lắp ráp rườm rà trước đây, đạt được trải nghiệm thực sự nhanh chóng từ việc giải nén đến xuất dữ liệu.
Phần kết luận
Tại Zhixing Optics, chúng tôi hiểu sâu sắc giá trị công nghiệp đằng sau mỗi chiếc gương hình trụ chính xác. Để hợp lý hóa hoàn toàn quy trình từ "thiết kế trong phòng thí nghiệm" đến "sản xuất hàng loạt", chúng tôi không chỉ cung cấp CGH hình trụ ở cấp độ dưới nanomet mà còn tận dụng các công cụ lựa chọn tự phát triển và các giải pháp tích hợp cơ quang hoàn thiện để cung cấp dịch vụ khép kín hoàn chỉnh, từ lựa chọn giải pháp và công cụ điều chỉnh có độ chính xác cao đến hỗ trợ kẹp. Zhixing Optics không chỉ là nhà sản xuất cân chính xác mà còn là đối tác chất lượng cao của bạn để vượt qua các thách thức kiểm tra hình trụ, giúp bạn tái tạo chính xác mọi mặt sóng.
Kiến thức và hành động hài hòa, quang học không ranh giới
Công ty TNHH Công nghệ Quang học Zhixing Ninh Ba - Công ty đi đầu trong lĩnh vực Kiểm tra ảnh ba chiều chính xác
